Mi teszi a DKD nagy vágókúpos WEDM-et áttörésnek a precíziós megmunkálásban?

Mi teszi a DKD nagy vágókúpos WEDM-et áttörésnek a precíziós megmunkálásban?

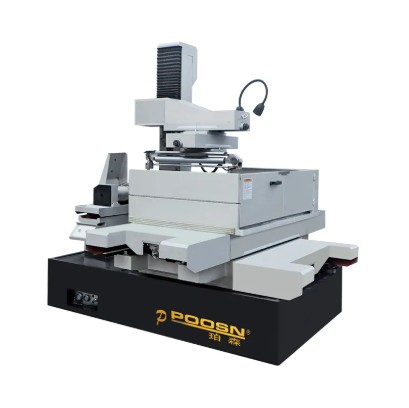

A DKD nagy vágó kúpos huzal EDM áttörést jelent a precíziós megmunkálásban, mert alapvetően kibővíti azt, amit a huzal elektromos kisüléses megmunkálása egyetlen beállítással képes megvalósítani. Akár ±45°-os kúpos szöget ér el az 500 mm-nél magasabb munkadarabokon, ±0,003 mm-en belül tartja a pozicionálási pontosságot 3000 kg-ot meghaladó munkaterhelés esetén, és akár 60%-kal csökkenti a huzalszakadást az adaptív kisütés-szabályozás révén. – olyan képességek, amelyeket egyetlen hagyományos WEDM-gép sem képes egyidejűleg reprodukálni. Az űrrepüléssel, nehéz szerszámgyártással, extrudáló szerszámokkal és nagy formátumú szerszámgyártással foglalkozó gyártók számára ez a gép nem egyszerűen a meglévő megoldásokat javítja. Lehetővé teszi a korábban lehetetlen geometriák és munkadarab méretarányok gyártását anélkül, hogy veszélyeztetné a méretek integritását vagy a felület minőségét.

A significance of this cannot be overstated. Precision machining has long faced a fundamental tradeoff: the larger and more geometrically complex a workpiece, the harder it becomes to hold micron-level tolerances. WEDM technology has historically been limited to smaller, thinner workpieces with modest taper requirements. The DKD machine breaks this tradeoff by engineering every subsystem — the machine base, the UV-axis wire guide, the flushing circuit, the pulse generator, and the CNC control — around the specific demands of large, high-taper precision cutting. The result is a machine that delivers fine-wire-EDM-class accuracy at a scale previously associated with much cruder cutting methods.

Ez a cikk megvizsgálja azokat a műszaki és gyakorlati dimenziókat, amelyek a DKD nagy vágókúpos WEDM-et valódi mérnöki áttöréssé teszik. Lefedi a gép szerkezeti felépítését, kúpos vágórendszerét, vezérlési intelligenciáját, öblítési technológiáját, huzalkezelését, az alkalmazási alkalmasságot és a teljes birtoklási költséget – konkrét adatokkal és gyártási példákkal.

A Core Problem: Why Large-Taper WEDM Has Always Been Difficult

A DKD gép által elért eredmények értékeléséhez érdemes megérteni azokat a mérnöki kihívásokat, amelyek oly sokáig nehezítették a nagy kúpos WEDM-et. A huzal szikraforgácsolás úgy működik, hogy az elektromosan vezető anyagot erodálja a vékony huzalelektróda és a munkadarab közötti szabályozott elektromos kisülések segítségével. A huzal nem érintkezik közvetlenül a munkadarabbal – egy kis, dielektromos folyadékkal töltött rés választja el, és az anyag eltávolítása a gyors, pontosan időzített elektromos impulzusok által felszabaduló energián keresztül történik.

Ha a vezetéket tökéletesen függőlegesen tartják, ez a folyamat jól érthető és jól ellenőrizhető. A kisülési rés egyenletes a huzal hosszában, az öblítés szimmetrikus, a vágási geometria pedig kiszámítható. De amikor a vezetéket megdöntjük, hogy kúpos legyen, minden megváltozik. A hézaggeometria aszimmetrikussá válik – a huzal bemeneti és kilépési pontja vízszintesen el van tolva, magas munkadarabokon néha több tucat milliméterrel. A kisülés eloszlása ​​a ferde vezeték mentén egyenetlenné válik. Az öblítés hatékonysága meredeken csökken, mivel a dielektromos folyadék nem irányítható egyenletesen egy ferde vágási zónába. A huzalfeszességet nehezebb fenntartani, mert a huzalút alakja megváltozik, ahogy a kúpszög változik a kontúrozási műveletek során.

A 100 mm magas munkadarabon egy 15°-os kúpos kb. 27 mm-es vízszintes eltolást hoz létre a huzal be- és kilépése között. Ez kezelhető. Egy 500 mm magas és 30°-os kúpos munkadarabon a vízszintes eltolás megközelíti a 290 mm-t. Ebben a léptékben a problémák drámaian összetettek. A huzal meghajlik saját feszültség-aszimmetriája alatt. A kisülés a vezeték felezőpontjában koncentrálódik, nem pedig egyenletesen oszlik el. A fúvókáknál alkalmazott öblítési nyomás alig éri el a vágási zóna közepét. A felület minősége romlik, a geometriai pontosság csökken, és a huzalszakadási arány nő.

Ez az oka annak, hogy a legtöbb WEDM-gyártó hagyományosan mérsékelt szögekre – jellemzően ±3°-tól ±15°-ig – és mérsékelt munkadarabmagasságra korlátozta a kúpos képességet. Ha egy szabványos géppel túllépjük ezeket a határokat, az előre nem látható eredményekhez vezet: mérethibákhoz, durva felületkezeléshez, gyakori huzalszakadásokhoz és olyan vastagságú újravágott rétegekhez, amelyek veszélyeztetik a kritikus alkatrészek kifáradási teljesítményét. A DKD Large Cutting Taper WEDM-et kifejezetten ezeknek a problémáknak a megoldására tervezték, nem fokozatos fejlesztéssel, hanem a gép alapjaitól való újratervezésével a nagy kúpos vágás követelményei szerint.

Szerkezeti alapok: A gépalap és a váztechnika

A precíziós megmunkálás a gép szerkezeti alapjaival kezdődik. Bármilyen vibráció, hőtágulás vagy mechanikai elhajlás a gépvázban közvetlenül a vágóhuzal helyzeti hibájához vezet. A nagy kúpú vágáshoz nehéz munkadarabokon ez különösen kritikus, mert a forgácsolóerők – bár abszolút értékben kicsik a maráshoz vagy köszörüléshez képest – aszimmetrikusan hatnak a széles gépi munkaburokban, olyan nyomatékokat hozva létre, amelyeknek a szabványos öntöttvas keretek nem tudnak megfelelően ellenállni.

A DKD machine uses a gránit-kompozit gépalap amely számos jelentős előnnyel rendelkezik a hagyományos öntöttvas szerkezetekkel szemben. A gránit kompozit fajlagos csillapítási együtthatója körülbelül nyolc-tízszer nagyobb, mint az öntöttvasé, ami azt jelenti, hogy a műhelypadlóból, a közeli gépekből vagy a gép saját szervohajtásaiból származó rezgések sokkal gyorsabban nyelődnek el, nem pedig a szerkezeten keresztül rezonálnak, és felületi hullámosságként jelennének meg a kész alkatrészen.

Armal stability is equally important. Cast iron has a coefficient of thermal expansion of approximately 11 µm/m·°C. Over a 1,000mm machine axis, a temperature change of just 1°C produces an expansion of 11µm — more than three times the machine's stated positioning accuracy. Granite composite has a coefficient of thermal expansion of approximately 5–6 µm/m·°C, roughly half that of cast iron, which means thermal drift under typical workshop temperature fluctuations is proportionally reduced. The machine also incorporates thermal compensation algorithms in its CNC that monitor temperature at multiple points on the machine structure and apply real-time corrections to axis positions, further reducing the impact of thermal variation on part accuracy.

A column and bridge structure is designed with finite element analysis to optimize stiffness-to-weight ratio, ensuring that the UV-axis head — which must move to create taper angles — does not introduce detectable deflection at the wire guide even when positioned at maximum offset. The worktable itself is built with a ribbed construction that distributes workpiece weight across the full table surface, preventing localized deflection under heavy tooling plates or die blocks.

A combination of these structural choices means that a 2,500kg hardened steel die block sitting on the machine table produces no measurable distortion in the machine's geometry, and that long cutting programs running for 20 or 30 hours unattended do not accumulate positional drift as the workshop temperature cycles through day and night.

A UV-Axis Wire Guide System: How ±45° Taper Becomes Achievable

A taper cutting capability of any WEDM machine is determined by the design and precision of its UV-axis system — the mechanism that independently moves the upper wire guide relative to the lower wire guide to create a controlled wire inclination. In a standard WEDM machine, the UV-axis is a secondary system grafted onto a machine designed primarily for straight cutting. Its travel range is limited, its positioning accuracy is modest, and its ability to maintain consistent wire tension across the full taper range is compromised by the machine's primary design priorities.

A DKD machine treats the UV-axis as a primary design element of equal importance to the XY-axis. The upper wire guide assembly is mounted on a fully independent UV-axis with lineáris motoros hajtások U és V tengelyen egyaránt. A lineáris motorok kiküszöbölik a golyóscsavaros hajtások holtjátékát, megfelelőségét és hőérzékenységét, 0,1 µm pozicionálási felbontást és 0,5 µm-nél jobb kétirányú ismételhetőséget biztosítanak. Ez azért fontos, mert a folyamatosan változó kúpszögű kontúrozási művelet során az UV-tengelynek több száz kis helyzetkorrekciót kell végrehajtania másodpercenként, hogy fenntartsa a megfelelő huzaldőlést, miközben az XY tengely ívekben és sarkokban mozog. Bármilyen késés vagy pontatlanság az UV-tengely válaszában, kúpos szöghibákat okoz, amelyek geometriai eltérésként jelennek meg a kész alkatrész felületén.

A wire guide design itself is another critical element. At large taper angles, the wire exits the lower guide at a steep inclination and enters the upper guide from a similarly steep angle on the opposite side. Standard round wire guides create concentrated contact stress on the wire at these extreme angles, causing wire fatigue and increasing breakage risk. The DKD machine uses diamond-coated wire guides with a contoured contact geometry that distributes contact stress along a longer arc of wire contact, reducing localized stress concentration and extending wire life by up to 40% at extreme taper angles compared to conventional guide designs.

A UV-axis travel range on the DKD machine is engineered to achieve ±45° taper on workpieces up to 500mm in height. On a 500mm workpiece, ±45° requires a UV-axis offset of ±500mm — a massive range that demands both a mechanically robust UV-axis structure and a CNC control capable of coordinating four-axis simultaneous motion (X, Y, U, V) with microsecond-level synchronization. The DKD control system handles this through a purpose-built motion interpolator that calculates UV-axis positions as a continuous function of XY-axis position and workpiece geometry, ensuring that the wire angle transitions smoothly through every segment of a complex contour without the angular discontinuities that would otherwise appear as surface defects at segment boundaries.

Adaptív impulzusgenerátor: A kisülési stabilitás fenntartása változó körülmények között

A electrical discharge process is the heart of EDM, and its stability directly determines cutting speed, surface finish, and wire integrity. In large-taper cutting, maintaining discharge stability is significantly more challenging than in straight cutting because the gap geometry, flushing conditions, and wire tension all vary continuously as the wire angle changes. A pulse generator designed for stable straight cutting will produce erratic discharge in large-taper conditions, leading to arcing, wire breakage, and surface damage.

A DKD machine incorporates an adaptív impulzusgenerátor amely a hagyományos EDM impulzusgenerátoroktól alapvetően eltérő elven működik. Ahelyett, hogy rögzített impulzushullámformát adna ki, és a kezelőre hagyatkozna, hogy kiválasztja a megfelelő paramétereket egy adott anyaghoz és geometriához, az adaptív generátor folyamatosan figyeli a kisülési rés feszültségét, áramát és időzítési jellemzőit több megahertzes mintavételi frekvenciával. Ezeket a valós idejű adatokat használja az egyes kisülések produktív szikraként, rövidzárlatként, ívként vagy nyitott résként történő besorolására, és impulzusonként beállítja az impulzusidőzítést, az energiát és a polaritást, hogy maximalizálja a termelő szikrák arányát, miközben kiküszöböli a káros íves eseményeket.

Ez a képesség különösen fontos nagy kúpos vágásnál, mivel a törmelék eltávolítási hatékonysága jelentősen változik a huzal hossza mentén. A be- és kilépési pontok közelében, ahol az öblítőfúvókák találhatók, hatékonyan eltávolítják a törmeléket, és a rés tiszta marad. A hosszú ferde vezeték középső szakaszaiban nagyobb a törmelék felhalmozódása, és a helyi résviszonyok hajlamosak a rövidzárlatra. Az adaptív generátor észleli ezeket a helyi rövidzárlati tendenciákat az egyes impulzusok feszültségjeléből, és az impulzusenergiának pillanatnyi csökkentésével reagál az adott kisülési zónában, megakadályozva a vezetőképes törmelékhidak felhalmozódását, amelyek egyébként vezetéktörést okoznának.

A practical result is that A vágási sebesség nagy kúpos üzemmódban az egyenes vágási sebesség 85-90%-án marad azonos anyag és huzalátmérő esetén – jelentős előrelépés a hagyományos gépekhez képest, amelyek gyakran 40–60%-ot veszítenek a vágási sebességükből, ha 20° feletti kúpos szögben dolgoznak, mivel a kezelőnek manuálisan kell csökkentenie az impulzusenergiát a huzalszakadás megelőzése érdekében. Az adaptív generátor lehetővé teszi a kisülési instabilitásra különösen érzékeny anyagok, például keményfém és polikristályos gyémánt kompozitok olyan kúpos szögben történő vágását is, amely egy nem adaptív gépen lehetetlen lenne.

Kétirányú, nagynyomású öblítés: a törmelékprobléma megoldása nagy kúpszögeknél

Az öblítés – a dielektromos folyadék vágási zónába juttatásának folyamata az erodált részecskék eltávolítása, a huzal és a munkadarab hűtése, valamint a hézagok tisztaságának megőrzése érdekében – a WEDM teljesítményének egyik leginkább alulértékelt tényezője. Egyenes vágásnál az öblítés egyszerű: a felső és az alsó fúvókák koaxiálisak a huzallal, és a folyadék szimmetrikusan áramlik át a résen felülről lefelé. A kúpos szög növekedésével ez a szimmetria fokozatosan megbomlik, és az öblítés hatékonysága gyorsan romlik.

Egy 45°-os kúpos 500 mm-es munkadarabon a felső fúvóka közel 500 mm-rel van eltolva az alsó fúvókától a vízszintes síkban. A felső fúvókából a belépési ponton kilépő folyadék nem éri el a ferde vágás kilépési pontját - a ferde huzalút mentén folyik, és a munkadarab oldalfalán lévő réseken keresztül távozik. A ferde huzal középső része erős öblítési éhség esetén működik, ami törmelék felhalmozódást, helyi túlmelegedést, vastag újraöntött rétegeket és végső soron huzaltörést okoz.

A DKD machine addresses this with a kétirányú változtatható nyomású öblítőrendszer amely önállóan vezérelt felső és alsó fúvókákat tartalmaz, amelyek elforgathatók, hogy a sugár irányát a tényleges huzalhajlásszöghez igazítsák. Ahelyett, hogy függőlegesen lefelé lökné ki a folyadékot, mint ahogy azt egy rögzített fúvóka teszi, a DKD fúvókák elfordulnak, hogy a folyadékot a huzal tengelye mentén irányítsák, biztosítva, hogy a sugár behatoljon a ferde vágási zónába, ahelyett, hogy a munkadarab oldalfala mentén szétszóródna.

Az irányvezérlésen kívül az öblítési nyomást a CNC automatikusan 0,5 és 18 bar közé állítja a munkadarab magasságától, az anyag típusától, a kúpszögtől és az aktuális vágási fázistól függően. Durva vágás során, ahol nagy a törmelék mennyisége, a nyomás megnövekszik a hézag tisztaságának megőrzése érdekében. A végső vágás során, ahol a felület sértetlensége kritikus, a nyomás csökken, hogy megakadályozzuk a hidraulika által kiváltott huzalrezgéseket, amelyek rontják a felület érdességét. Ez a dinamikus nyomásszabályozás az impulzusgenerátor adaptív vezérlésével van összehangolva, így mindkét rendszer egyszerre reagál a hézagviszonyok változásaira.

A result is a 3 µm alatti újraöntött rétegvastagság még a maximális kúpos szögek esetén is – ez az érték megfelel a repülőgép-ipari komponensek specifikációinak felületi integritási követelményeinek, és a legtöbb alkalmazásban kiküszöböli az EDM utólagos felületkezelés szükségességét. A nagy kúpos szögben üzemelő hagyományos gépeken az újraöntött réteg vastagsága gyakran meghaladja a 15–20 µm-t, ami további csiszolási vagy polírozási műveleteket tesz szükségessé, amelyek növelik az időt és a költségeket.

A dielectric system also incorporates a multi-stage filtration circuit with primary paper filters, secondary fine filters, and an ion exchange resin bed that maintains water resistivity at 50–100 kΩ·cm. Maintaining resistivity in this range is critical for discharge stability — water that is too pure (high resistivity) produces overly energetic discharges that erode the wire and leave rough surfaces, while water that is too conductive (low resistivity) causes premature pulse collapse and reduced cutting efficiency. The DKD filtration system automatically monitors resistivity and adjusts ion exchange regeneration cycles to maintain the target range without operator intervention.

Huzalkezelő rendszer: Feszességszabályozás, Menetelés és Fogyasztás Hatékonyság

A huzalelektróda-kezelés mindent magában foglal, kezdve a huzal betáplálásától az ellátó orsótól a vezetőrendszeren keresztül a felvevő mechanizmusig – és ez közvetlen hatással van a vágás minőségére, a gép üzemidejére és az üzemeltetési költségekre. A nagy kúpos vágásnál a huzalkezelés igényesebb, mint az egyenes vágásnál, mert a ferde huzalút nem egyenletes feszültségeloszlást hoz létre: a feszültség nagyobb a vezetők közelében lévő hajlítási pontokon, és alacsonyabb a középső fesztávon. Ha a feszültséget nem szabályozzák pontosan, a huzal meghatározott frekvenciákon rezonál, amelyek periodikus felületi mintákként jelennek meg a kész alkatrészen.

A DKD machine uses a zárt hurkú huzalfeszesség szabályozó rendszer erőmérő cella érzékelővel, amely méri a tényleges huzalfeszültséget a felső vezetőnél, és továbbítja ezt az információt egy szervo-vezérelt feszítőgörgőnek. A rendszer a huzalfeszességet az alapjelhez képest ±0,3 N-on belül tartja az egész orsóban – még akkor is, ha az orsó átmérője csökken, és a huzal feltekercselésének dinamikája megváltozik, és akkor is, ha a huzalpálya geometriája változó kúpszögekkel változik. Ez a feszültségi konzisztencia körülbelül háromszor erősebb, mint amit a hagyományos gépeken a mechanikus feszítőberendezések el tudnak érni.

A wire threading system is fully automatic and capable of threading through a start hole as small as 0.6mm diameter without operator assistance. After a wire break — an event that occurs far less frequently on the DKD than on conventional machines, but which is not entirely eliminable — the machine automatically retracts to the break point, cleans the wire end, and rethreads through the start hole, then resumes cutting from the correct position. This process takes approximately 90 seconds on average, compared to 5–10 minutes for manual threading, which is the primary mode on many competing machines.

A vezetékfogyasztás jelentős működési költséget jelent a termelési WEDM környezetekben. Egy tipikus nagy formátumú, folyamatosan működő WEDM gép hetente 15–25 kg huzalt fogyaszthat, melynek költsége a huzal típusától függően kilogrammonként 15–30 USD. A DKD gép feszültségoptimalizálása és adaptív kisütés-szabályozása csökkenti a szükségtelen huzaltovábbítást – azt a jelenséget, amikor az instabil kisülési körülmények arra késztetik a gépet, hogy a vágáshoz valóban szükségesnél gyorsabban adagolja a friss huzalt. A termelési létesítményekből származó terepi adatok azt mutatják huzalfogyasztás csökkenés 22-31%-kal az e vezérlés nélküli gépekhez képest, ami egy évi 5000 órát járó gépen 8000–15 000 dollár éves huzalmegtakarítást jelent a huzal típusától és árától függően.

A machine accommodates wire diameters from 0.1mm to 0.3mm and is compatible with brass wire, zinc-coated wire, and diffusion-annealed high-performance wire. Brass wire is typically used for roughing operations where cutting speed is prioritized. Zinc-coated wire provides better surface finish on finish passes due to its lower melting point and more controlled vaporization behavior. Diffusion-annealed wire offers the best combination of strength and cutting performance for difficult materials such as carbide and titanium, and the DKD machine's precise tension control system fully exploits the properties of these premium wire types without the wire breakage problems that make them impractical on less capable machines.

CNC vezérlőrendszer: Intelligencia, automatizálás és programozási hatékonyság

A CNC control system is the integrating intelligence of the DKD machine — it coordinates axis motion, discharge control, flushing, wire tension, and operator interaction into a coherent system that is both capable and practical to operate. A machine with brilliant hardware but a poorly designed control system will underperform its potential and frustrate operators; the DKD control system is designed to do the opposite.

A control platform runs on a real-time operating system with a motion control cycle time of 125 microseconds, ensuring that axis position updates and discharge control commands are synchronized to submicrosecond precision. This level of timing coordination is essential for large-taper contouring, where X, Y, U, and V axes must move simultaneously with consistent velocity ratios to maintain a constant wire angle through curves, transitions, and corners.

A control software includes an automatic corner compensation algorithm that anticipates the geometric error introduced by wire lag — the tendency of the wire to trail behind the programmed path during direction changes. In straight cutting, corner compensation is a well-understood problem with standard solutions. In large-taper cutting, corner compensation becomes four-dimensional because the UV-axis offset changes the effective wire deflection characteristics at every taper angle. The DKD control's corner compensation algorithm accounts for taper angle, wire tension, workpiece height, and cutting speed simultaneously, producing corner sharpness that is consistent across the full taper range rather than degrading at extreme angles.

A control system accepts DXF and IGES geometry imports directly from the machine's touchscreen interface, eliminating the need for a separate CAM workstation for most jobs. The operator selects the imported geometry, specifies the taper angle, workpiece height, material, wire type, and surface finish requirement, and the control automatically generates the cutting program with appropriate lead-in and lead-out moves, multi-pass strategies, and parameter transitions. For complex parts requiring different taper angles in different regions, the control supports segment-by-segment taper specification with automatic interpolation at transitions.

A control also manages the machine's technology database — a library of tested cutting parameters for hundreds of material-wire-finish combinations. These parameters are the result of extensive factory testing and are continuously refined by the machine's built-in process monitoring, which logs cutting performance data for every job and uses statistical analysis to identify parameter improvements. Operators in production environments report that az új alkatrészek programozási ideje 60-70%-kal csökken összehasonlítva a hagyományos WEDM vezérlőkkel, amelyek kézi paraméterválasztást és iteratív tesztvágást igényelnek.

Teljesítmény-összehasonlítás: DKD nagy vágókúpos WEDM vs. Ipari szabványok

A following table compares the key performance parameters of the DKD Large Cutting Taper WEDM against typical high-end standard WEDM machines and conventional large-format WEDM machines available in the market. This comparison illustrates the specific dimensions in which the DKD machine delivers breakthrough performance rather than incremental improvement.

A data in the table reflects published specifications and independent field measurements from production users. The DKD machine's advantage is most pronounced in the combination of maximum taper angle, workpiece height at that maximum angle, and accuracy — no other machine in its class simultaneously delivers all three at production-viable cutting speeds. The recast layer thickness advantage is particularly significant for aerospace and medical applications where post-EDM surface treatment is a regulated quality requirement.

Ipari alkalmazások: ahol a DKD gép valódi gyártási előnyt teremt

A DKD Large Cutting Taper WEDM's capabilities translate into concrete manufacturing advantages across a range of industries. Understanding these applications clarifies why the machine's specifications matter beyond the specification sheet.

Repülési és védelmi alkatrészek gyártása

Az űrrepülőgép-alkatrészek gyakran bonyolult külső profilokat igényelnek precíz húzási szöggel, különösen a turbinalapátok gyökérformáira, szerkezeti konzolokra és a repülőgépváz-rögzítési szerelvényekre. Ezeket az alkatrészeket gyakran olyan anyagokból gyártják, mint az Inconel 718, a titán Ti-6Al-4V és a nagy szilárdságú szerszámacélok – amelyek mindegyike nagy kihívást jelent a hagyományos megmunkálás során, és ideálisan illeszkedik az EDM-hez. A DKD gép ±45°-os kúpos vágására való képessége az Inconel 718-ban 500 mm magasságban ±0,003 mm pontossággal és 3 µm alatti újraöntési réteggel azt jelenti, hogy a turbinalapát fenyőfa gyökérprofiljai egyetlen összeállításban vághatók anélkül, hogy a korábban szükséges többszörös rögzítési műveleteket elvégeznénk. Az egyik repülőgépipari beszállító arról számolt be, hogy a turbinatárcsa-nyílások számát négyről (nagyoló marás, félkész marás, szikraforgácsolás és köszörülés) kettőre (nagyoló marás és DKD WEDM) csökkentették, ami 38%-kal csökkentette a teljes részciklus idejét.

Heavy Stamping Die és Progressive Die Manufacturing

Az autókarosszéria-panelek és szerkezeti elemek progresszív sajtolószerszámai a legigényesebb WEDM-alkalmazások közé tartoznak a munkadarab mérete, az anyagkeménység és a geometriai összetettség szempontjából. A vágólemezek jellemzően 400–600 mm vastagok, 58–62 HRC-re edzettek, és pontos kúpos lyukasztást és szerszámhézagot igényelnek – gyakran 20–30°-os kúpos szöggel a nyersdarabok tartása és a díszítőelemek esetében. A hagyományos gépeken ezek a kúpos jellemzők több beállítást igényelnek különböző rögzítési irányokkal, amelyek mindegyike saját helyzeti hibahalmozódást vezet be. A DKD gép az összes kúpos elemet egyetlen munkadarab-tájolásban vágja le, ±0,003 mm-es tartományon belül megtartva a jellemzők közötti térbeli kapcsolatokat, és kiküszöböli a 0,01–0,02 mm-es rögzítőelem-áthelyezési hibákat, amelyek a többbeállítású megközelítések esetén a matrica eltérésének elsődleges forrásai.

Extrúziós szerszámok

Az alumínium és réz sajtolószerszámok egyedülálló kihívást jelentenek: a szerszámprofilnak olyan felfekvési felületeket, domborítási szögeket és hegesztési kamra geometriákat kell tartalmaznia, amelyek eltérő kúpszöget igényelnek különböző mélységekben ugyanazon a szerszámtömbön belül – és a matricatömbök vastagsága 150–400 mm is lehet. A DKD gép azon képessége, hogy változtatható kúpos szögeket határozzon meg a vágási pálya mentén, valamint a munkadarab magassági képessége, ez az egyetlen WEDM platform, amely képes megmunkálni a komplett extrudáló szerszámokat és azok összes kúpos jellemzőit egyetlen beállításban. Az ablakkeret-szelvényeket és szerkezeti profilokat gyártó alumíniumprofil-extrudálási gyártók számára ez a képesség megszünteti a kúpos kritikus szerszámok jellemzőinek kiszervezését az EDM szaküzletekhez, így a munka házon belülre kerül, és 40–50%-kal csökkenti a szerszámok szállítási idejét.

Orvosi eszközök és implantátumok felszerelése

Az orvostechnikai eszközök szerszámozása – az ortopédiai implantátumok öntőformái, a minimálisan invazív műszerek vágószerszámai és a beültethető rögzítőelemek matricái – megkövetelik a legszigorúbb mérettűréseket és a felületi integritási szabványokat a gyártás során. A kobalt-króm és titán ötvözetekből készült implantátum-komponenseknek meg kell felelniük az ISO 5832 biokompatibilitási szabványnak, amely többek között korlátozza az újraöntött réteg vastagságát, és speciális felületi érdesség értékeket ír elő. A DKD gép 3 µm alatti újraöntési rétege és Ra 0,2 µm felületkezelési képessége ezeken az anyagokon azt jelenti, hogy a szerszámok a rajztűrésig szállíthatók a hagyományos szikraforgácsolás után jelenleg bevett polírozási és maratási műveletek nélkül, így szerszámonként 4–8 óra utófeldolgozást takaríthat meg.

Pilóta nélküli működés és termelés hatékonysága

Ahhoz, hogy egy precíziós szerszámgép maximális értéket tudjon nyújtani a termelési környezetben, képesnek kell lennie a megbízható, pilóta nélküli működésre – éjszaka, hétvégéken és műszakváltásokon keresztül, anélkül, hogy állandó kezelői figyelmet igényelne. A WEDM elvileg jól alkalmas a pilóta nélküli üzemeltetésre, mivel a vágási folyamat érintésmentes, és a benne rejlő erők elhanyagolhatóak. A gyakorlatban azonban a huzalszakadás, a menethibák és a dielektromos rendszer problémái miatt a WEDM gépek gyakorlati felügyelet nélküli működési idejét néhány órára korlátozták, mielőtt beavatkozásra lenne szükség.

A DKD machine's combination of adaptive discharge control (which prevents the gap instability events that cause most wire breaks), automatic wire threading (which recovers from breaks without operator intervention), multi-spool wire capacity (which allows continuous operation for 24–36 hours without wire changes), and automated dielectric management (which maintains resistivity and temperature without manual adjustment) enables genuinely practical lights-out operation for cutting programs lasting 20–40 hours.

A termelési felhasználók jelentése gépkihasználtság 85-92% 30 napos időszakon keresztül, beleértve az ütemezett karbantartást is. Összehasonlításképpen, a hagyományos WEDM gépek hasonló gyártási környezetben általában 60–75%-os kihasználtságot érnek el a magasabb vezetékszakadási aránynak, a gyakoribb kézi beavatkozási igényeknek és a munkák közötti hosszabb beállítási időnek köszönhetően. A tipikus WEDM gépóra költsége 80–150 USD/óra, a kihasználtság javulása önmagában 40 000–120 000 USD/év visszanyert kapacitást jelent gépenként.

A control system includes remote monitoring capability that allows operators and supervisors to check machine status, cutting progress, and alarm conditions from a smartphone or tablet. Alarm notifications are sent via SMS or email when intervention is required, ensuring that machine downtime is minimized even during unmanned periods. The remote monitoring system also logs cutting data for quality traceability — useful for aerospace and medical customers who require documentation that parts were produced within specified process parameters.

Teljes tulajdonlási költség: A hosszú távú pénzügyi eset

A DKD Large Cutting Taper WEDM carries a higher acquisition cost than standard WEDM machines — typically 30–60% more than a high-end conventional machine depending on configuration. For many buyers, this upfront premium is the primary barrier to consideration. However, a total cost of ownership analysis over a five-year production horizon typically shows a significantly different picture.

A cost advantages compound across several dimensions. Wire consumption savings of 22–31% reduce annual wire costs by $8,000–$15,000. Reduced wire breakage and automatic rethreading recover 200–400 hours of productive machine time per year that would otherwise be lost to manual intervention — worth $16,000–$60,000 at typical machine rates. The elimination of multi-setup operations for large-taper features reduces fixture cost, setup labor, and part movement time, saving 15–25% of total job cost on affected work. And the ability to bring previously outsourced taper-critical operations in-house eliminates outsourcing premiums that typically run 40–80% above internal machining costs.

Ha ezeket a működési előnyöket összesítjük, és a prémium beszerzési költséget öt év alatt amortizálják, a DKD gép jellemzően 15-25%-kal alacsonyabb ötéves teljes birtoklási költséget ér el, mint egy szabványos gép olyan termelési környezetben, ahol a nagy kúpos vágás a munkaterhelés több mint 30%-át teszi ki. Azokban a környezetekben, ahol a nagy kúpos munka az elsődleges alkalmazás, az előny még nagyobb.

A karbantartási költségek az ötéves periódusban a hagyományos gépekhez hasonlóak vagy alacsonyabbak a DKD magasabb kezdeti bonyolultsága ellenére, mivel az UV-tengelyen lévő lineáris motorhajtásoknak nincsenek mechanikus kopóalkatrészei (nincs golyóscsavar, nincs csapágy a hajtásláncban), és a gránit kompozit alap nem igényel időszakos kaparást vagy beállítást. A gyémánt bevonatú vezetőkialakítás meghosszabbítja a vezetőcsere intervallumait, az automatizált dielektrikum-kezelő rendszer pedig csökkenti a vegyszerkezelési és tesztelési munkát, ami jelentős karbantartási költséget jelent a manuálisan kezelt rendszerek esetében.

Gyakran Ismételt Kérdések

1. kérdés: Mi a DKD gép kúpos szögének tényleges gyakorlati határa, és romlik-e a pontosság a maximális szögeknél?

V1: A DKD Large Cutting Taper WEDM ±45°-os kúposra van méretezve legfeljebb 500 mm magas munkadarabokon, és ez egy valódi gyártási specifikáció, nem pedig laboratóriumi maximum. A ±0,003 mm-es pozicionálási pontosság a teljes kúpos tartományban megmarad, mivel az UV tengelyű lineáris motorrendszer egyenletes pozicionálási felbontást biztosít a kúpszögtől függetlenül. A felületi érdesség extrém szögeknél kissé csökken – az Ra 0,2 µm kis kúpszögeknél Ra 0,3–0,35 µm-re nőhet 45°-nál az aszimmetrikus kisülési rés geometriája miatt – de ez a legtöbb ipari alkalmazás specifikációján belül marad. Az extrém kúpos szögeknél Ra 0,2 µm-t igénylő alkalmazásoknál ezt a célt egy további, csökkentett energiabeállításokkal végzett befejezés éri el.

Q2: Vághat-e a DKD gép nem vezető vagy rosszul vezető anyagokat, például kerámiát vagy polikristályos gyémántot?

A2: A huzalos EDM alapvetően megköveteli a munkadarab elektromos vezetőképességét, és a DKD gép sem kivétel ez alól a fizikai követelmény alól. Mindazonáltal hatékonyan képes vágni a hagyományos szerszámacélnál alacsonyabb vezetőképességű anyagokat, beleértve a volfrám-karbidot (amelynek elektromos ellenállása nagyjából 10-20-szor nagyobb, mint az acélé), szinterezett polikristályos gyémánt kompozitokat (amelyek vezetőképes kobalt kötőanyag mátrixot használnak) és elektromosan vezető kerámia kompozitokat. Kifejezetten a volfrám-karbid esetében az adaptív impulzusgenerátor valós idejű hézagfigyelése jelentős előnyt jelent a hagyományos gépekkel szemben, mivel a keményfém kisülési jellemzői lényegesen eltérnek az acélétól, és dinamikus paraméter-beállítást igényelnek a stabil vágás fenntartása érdekében – amit a rögzített paraméterű gépek nem képesek hatékonyan elvégezni.

3. kérdés: Mennyi ideig tart egy összetett, nagy kúpos alkatrész beállítása és programozása a DKD gépen?

A3. válasz: A beállítási és programozási idő nagymértékben függ az alkatrész összetettségétől, de egy reprezentatív, nagy kúpú vágólap esetében 8–12 lyukasztónyílással, változó kúpszögben a tapasztalt kezelők 90–150 perces teljes beállítási és programozási időt jelentenek a DKD vezérlő DXF importálási és automatikus kúpprogramozási funkcióinak használatával. Ez előnyösen 4–6 órát vesz igénybe ugyanazon alkatrészen egy hagyományos WEDM gépen, amelyhez manuális paraméterválasztás, többszöri próbavágás és külön programozás szükséges minden egyes kúpos szögszegmenshez. Az első cikkben szereplő alkatrészek új geometriáján általában további egy órát igényelnek az ellenőrzési vágásokhoz. Az első cikk jóváhagyása után ugyanazon alkatrész megismétléséhez csak a munkadarab betöltésére és a program visszahívására van szükség – jellemzően 20-30 perc beállításonként.

4. kérdés: Milyen karbantartási ütemtervet igényel a DKD gép, és melyek a leggyakoribb szervizelemek?

A4: A DKD gép karbantartási ütemterve napi, heti, havi és éves intervallumokra van felosztva. A napi karbantartás körülbelül 15 percet vesz igénybe, és magában foglalja a dielektromos ellenállás ellenőrzését, a huzalvezetők kopásának ellenőrzését és az öblítő fúvóka beállításának ellenőrzését. A heti karbantartás (30–45 perc) magában foglalja a szűrőcsere ellenőrzését, a huzalszaggató és a felszedő egység tisztítását, valamint az XY tengely lineáris vezetőinek kenését. A havi karbantartás (2-3 óra) magában foglalja a dielektromos rendszer teljes ellenőrzését, az UV-tengely kalibrálásának ellenőrzését és a vezérlőrendszer diagnosztikáját. A szervizmérnök által végzett éves karbantartás magában foglalja a teljes geometriai kalibrálást, a tengely pontosságának lézeres mérését, valamint a kopó elemek, például a huzalvezetők, tömítések és szűrőanyagok cseréjét. A leggyakoribb nem tervezett szervizelem a huzalvezető csere (jellemzően 800–1200 óránként huzaltípustól és anyagtól függően) és a dielektromos szűrőcsere (az anyageltávolítási mennyiségtől függően 400–600 óránként).

5. kérdés: Alkalmas-e a DKD gép olyan szaküzletekhez, amelyek sokféle anyagot és alkatrésztípust vágnak, vagy szűk alkalmazási körre van optimalizálva?

5. válasz: A DKD gép jól illeszkedik a szaküzlet környezetébe, mivel technológiai adatbázisa az anyagok széles skáláját fedi le, és az adaptív impulzusgenerátor automatikusan kezeli a különböző vezető anyagok közötti paraméterváltozásokat. A szaküzletek arról számolnak be, hogy az anyagok közötti váltás – például az edzett P20 sajtolóacélról a volfrámkarbidra a titánra – csak anyagválasztást igényel a vezérlőfelületen, nem pedig manuális paraméterbeállítást. A szaküzletek fő szempontja, hogy a DKD gép mérete és munkaasztal-kapacitása révén a legtermelékenyebb legyen nagy vagy összetett alkatrészeken; kis, vékony, egyenes vágású alkatrészek esetében, amelyek a tipikus műhelymunka jelentős részét teszik ki, egy kisebb szabványos WEDM gép gazdaságosabb lehet párhuzamosan üzemeltetni. A legtöbb olyan szaküzlet, amely a DKD gépbe fektet be, kifejezetten nagy formátumú és kúpos munkáihoz használja, miközben megtartja a szokásos gépeket a rutinvágáshoz.

6. kérdés: Milyen képzés szükséges ahhoz, hogy a kezelők jártasak legyenek a DKD gépen, és milyen támogatást nyújt a gyártó?

6. válasz: A meglévő WEDM-tapasztalattal rendelkező kezelőknek általában egy 5 napos helyszíni képzési programra van szükségük, amely magában foglalja a gép működését, programozását, kúpvágási elveit, a dielektrikum kezelését és a rutin karbantartást. Az előzetes WEDM tapasztalattal nem rendelkező kezelőknek 10 napos programra van szükségük, amely lefedi az EDM alapjait a gépspecifikus képzés előtt. A gyártó biztosítja a helyszíni telepítést és üzembe helyezést, a kezdeti betanítási programot, a távoli műszaki támogatást a gép beépített diagnosztikai kapcsolatán keresztül, valamint hozzáférést biztosít egy online tudásbázishoz alkalmazási megjegyzésekkel, paraméterajánlatokkal és hibaelhárítási útmutatókkal. Éves felfrissítő képzés áll rendelkezésre az új anyagokkal vagy alkalmazásokkal dolgozó kezelők számára, és a gyártó alkalmazásmérnöki csapata a szabványos üzembe helyezési csomag részeként közvetlen segítséget nyújt az első cikkben szereplő alkatrészek kihívásaihoz a telepítést követő első 12 hónapban.
