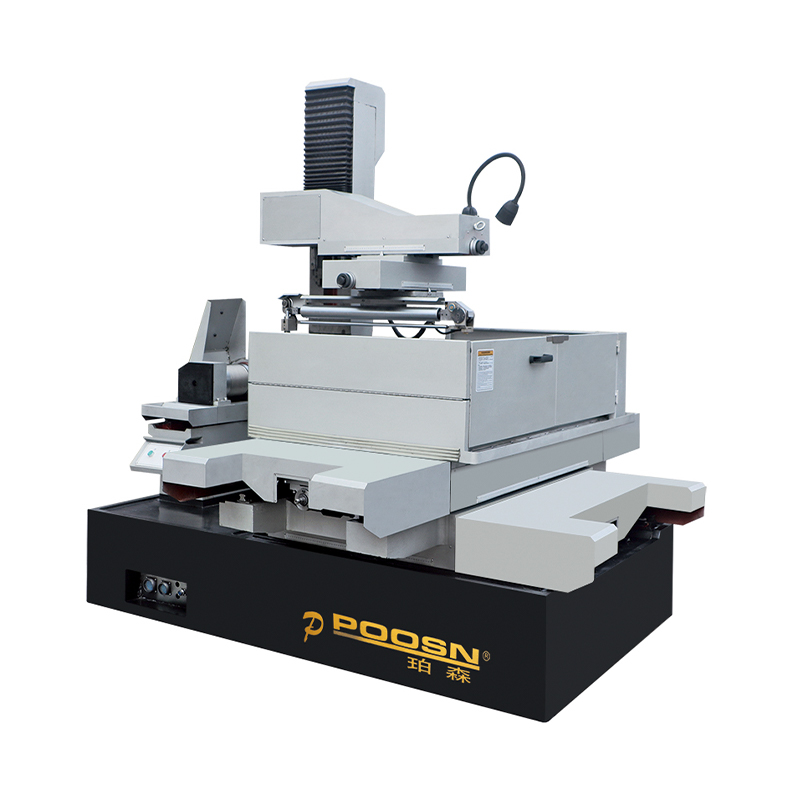

A precíziós szerszámgyártás és az összetett alkatrész-megmunkálás területén a nagy kúpos huzalvágású elektromos kisülési megmunkálás (WEDM) technológia következetesen kulcsfontosságú helyet foglal el. A Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. mély ipari örökségét és a megmunkálási határok szüntelen követését kihasználva kifejlesztette a DK55D nagy vágókúpos WEDM . Ez a gép nem csupán a mechanikai szerkezet és az elektromos vezérlési szakértelem csúcspontja; hatékony eszközként szolgál a bonyolult térbeli geometriák megmunkálásával kapcsolatos összetett kihívások megoldására.
I. A DK55D nagykúpos megmunkáló rendszer alapvető műszaki felépítése
A DK55D modellt eredetileg úgy tervezték, hogy leküzdje a hagyományos huzalos szikraforgácsoló gépekkel elérhető vágási szögekben rejlő korlátokat. A K+F folyamat során a Taizhou Xinchengyang kifejezetten a gép négytengelyes térbeli kapcsolatrendszere koordinációjának és szinergiájának optimalizálására összpontosított.
Továbbfejlesztett négytengelyes összekötő rendszer: A DK55D mélyszintű csatolást ér el négy koordinátatengelyén: X, Y, U és V. A nagy pontosságú vezérlőalgoritmusok alkalmazásával a rendszer biztosítja, hogy az elektródahuzal térbeli helyzetkompenzációja mikron szintű pontosságot érjen el nagy szögű kúpos részek vágásakor.
Precíziós oszcillációs vezetőmechanizmus: A szabványos szerszámgépekkel ellentétben a nagy kúpú megmunkálás megköveteli, hogy a huzalvezetők (fúvókák) kivételes rugalmassággal és helyzetstabilitással rendelkezzenek. A Xinchengyang által tervezett oszcilláló fejszerkezet állandó elektródahuzalfeszességet tart még szélsőséges szögdőlési feltételek mellett is, hatékonyan megelőzve az olyan problémákat, mint a huzaltörés vagy a felületi csíkozás, amelyet gyakran a túlzott vágási szög okoz.
Nagy merevségű gépágy: A nagy kúpos forgácsolási műveletek során fellépő oldalirányú erőknek ellenálló gépágy nagy szilárdságú öntöttvasból készül, amely több lépcsős öregítési kezelésen ment keresztül, ezáltal fizikailag megerősíti a megmunkálási folyamat általános stabilitását.
II. Taizhou Xinchengyang: A folyamat előnyei és minőség-ellenőrzése
A DK55D gyártása során a Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. a "szigorúság" filozófiáját ülteti be a gyártási folyamat minden egyes szakaszába.
Tudományos terméktervezés: A gép kialakítása gondos egyensúlyt teremt a folyadékdinamika és a mechanikai szerkezet között, biztosítva, hogy a dielektromos folyadék hatékonyabban tudja eltávolítani a fémtörmeléket és az erodált részecskéket a kúpos megmunkálási műveletek során.
Haladó megmunkálás és ellenőrzés: A fejlett megmunkáló berendezések széles skálájával támogatott Xinchengyang a DK55D minden alkatrészét precíziós köszörülésnek és simításnak veti alá. A szállítás előtt elvégzett pozíciópontossági vizsgálat messze nem puszta formalitás; ehelyett nagy pontosságú műszereket – például lézeres interferométereket – használ az egyes tengelyek lépéspontosságának ellenőrzésére és garantálására. Műszaki szakértelem integrálása: A vállalat több éves gyakorlati megmunkálási tapasztalatát ültette át a vezérlőrendszer logikai kódjába, lehetővé téve a DK55D számára, hogy szabálytalan alakú üregek és változó kúpos geometriák megmunkálását kivételes könnyedén és szakértelemmel kezelje.
III. A DK55D nagy kúpú huzalvágott megmunkálási jellemzőinek összehasonlítása
A DK55D technológiai pozicionálásának intuitívabb megértése érdekében a következő rész összehasonlító elemzést mutat be a különböző dimenziókról a szabványos gépmodellekhez képest:
| Funkció Dimenzió | Szabványos WEDM gép | DK55D nagy kúpos WEDM (Xinchengyang) |
| A térbeli szabadságfokok | Elsősorban a síkbeli 2D feldolgozásra összpontosított | 3D térbeli kontúrokhoz és nagy kúpos szögekhez optimalizálva |
| U/V Axis Travel | Korlátozott löket, mikrokompenzációra korlátozva | Független hosszú löketű kialakítás, amely támogatja a nagy szögű billentést |
| Vezetőfej mechanizmus | Fix szerelvény vagy kis hatótávolságú úszófej | Rugalmas, nagy pontosságú billenő forgatható mechanizmus |
| Algoritmus összetettsége | Alapvető lineáris és körinterpoláció | Fejlett négytengelyes szimultán kapcsolódási kompenzáció |
| Ipari alkalmazás | Hagyományos bélyegzőszerszámok és egyszerű alkatrészek | Présöntő formák, változó átmérőjű csövek, repülőgép-alkatrészek |
IV. Alkalmazási mezők szélessége és mélysége
A DK55D nagy kúpos huzalvágású szikraforgácsoló gép sokkal többre képes, mint "ferde vágás"; igazi értéke abban rejlik, hogy képes megoldani olyan összetett feldolgozási kihívásokat, amelyek nem oldhatók meg hagyományos marással vagy szabványos huzalvágásos szikraforgácsoló módszerekkel:
Nagyméretű présöntő formák: A húzószögek bonyolult megmunkálásához a DK55D egyetlen menetben képes nagy pontosságú kúpos vágásokat végrehajtani.
Repülési és védelmi alkatrészek: Speciális légáramlási csatornákkal vagy változó keresztmetszetű szerkezeti részek esetén a gép 4 tengelyes szimultán vezérlése ideális megoldást kínál.
Precíziós fogaskerekek és bordák: A gép nagy pontosságú pozicionálási képességeit kihasználva ügyesen megmunkálja az erőátviteli alkatrészeket, amelyek speciális kúpos követelményeket támasztanak.
V. GYIK: Gyakori műszaki kérdések a DK55D nagykúpos megmunkálásával kapcsolatban
1. kérdés: Hogyan biztosítható a felület minősége a nagy kúpos vágás során?
V: A kiváló felületminőség elérésének kulcsa az elektródahuzal feszességének pontos szabályozásában és az impulzusos tápegység stabilitásában rejlik. A Taizhou Xinchengyang optimalizálta a huzalvezető szerkezetet, hogy minimalizálja a vibrációt a nagy szögű vágás során; ez a nagyfrekvenciás állandó áramú tápegységgel kombinálva egyenletes kisülési rést biztosít, ezáltal jelentősen javítja a felület minőségét.
2. kérdés: Milyen előnyöket kínál a DK55D változó kúpú alkatrészek megmunkálásakor (pl. különböző felső és alsó profilú alkatrészek)?
V: Ez a képesség a vezérlőrendszer számítási teljesítményétől függ. A DK55D komplex geometriai bemeneteket fogad, és minden egyes keresztmetszeti réteghez automatikusan kiszámítja a konkrét vágási útvonalat, biztosítva a sima átmenetet a felső és alsó profilok találkozási pontjainál anélkül, hogy túl- vagy alávágást okozna.
Q3: Hogyan befolyásolja a gép mechanikai merevsége a nagy szögű megmunkálást?
V: A nagyszögű megmunkálás során az elektródahuzal oldalirányú erőkomponenst fejt ki a szerszámgépre. Ha a gépágy nem elég merev, ez az erő apró deformációkat idézhet elő, ami megmunkálási hibákat eredményez, amelyek az elfogadható tűréshatáron kívül esnek. A Xinchengyang által gyártott DK55D tudományosan megtervezett géptest-kialakítást alkalmaz, hogy hatékonyan ellensúlyozza ezeket a feszültségeket, így garantálva az állandó megmunkálási pontosságot hosszú működési időn keresztül.
4. kérdés: Milyen konkrét szempontokat fednek le a gyári szállítás előtt végzett pozicionálási pontossági tesztek?
V: A tesztelési rend a statikus geometriai pontosságot (például a munkaasztal síkságát, az egyes tengelyek merőlegességét) és a dinamikus pozicionálási pontosságot egyaránt magában foglalja. Teljes ütemű kétirányú tesztek elvégzésével biztosítjuk, hogy az ügyfélhez szállított minden gép megfeleljen a nagy pontosságú megmunkálási alkalmazásokhoz szükséges szigorú szabványoknak.
A Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. továbbra is elmélyíti szakértelmét a precíziós megmunkálási technológiák terén; nagy kúpos megmunkálási megoldása – amely a DK55D köré összpontosul – jelenleg egyre több gyártóvállalatot tesz lehetővé a folyamatok szűk keresztmetszete leküzdésére és nagyobb kihívást jelentő terméktervek megvalósítására.
