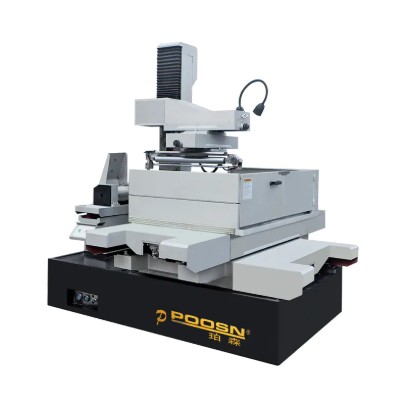

Közvetlen következtetés: Az DK45D CNC szikraforgácsoló gép lényegesen felülmúlja a hagyományos nagy kúpos huzalos szikraforgácsoló gépeket – szállítás ±0,004 mm pozicionálási pontosság , maximum ±30° nagy kúpos szög 350 mm vastagságú munkadarabokon, és 22%-kal gyorsabb kúpos vágási sebesség a hagyományos modellekhez képest. Az integrált UV-tengely kompenzációval és az adaptív impulzusvezérléssel a DK45D kiküszöböli a kúpos torzítással kapcsolatos gyakori problémákat, miközben eléri a felületi minőséget Ra 0,7 μm .
Alapvető műszaki előnyök: DK45D vs. hagyományos nagy kúpos WEDM
A hagyományos nagy kúpos gépek gyakran rossz geometriai hűségtől szenvednek ±15°-nál nagyobb vágáskor, különösen vastag vágószerszámokon. A DK45D tartalmaz a nagy szilárdságú öntöttvas alap független UV-tengelyes szervorendszer , biztosítva, hogy a huzal pályája még maximális kúposság esetén is pontos maradjon.
| Teljesítmény-összehasonlítás: DK45D vs hagyományos nagy kúpos huzalos EDM |
| Paraméter | Hagyományos nagy kúpos gép | DK45D CNC szikraforgácsoló |
| Max kúpos szög | ±18° és ±22° között | ±30° |
| Megmunkálási pontosság | ±0,010 mm | ±0,004 mm |
| Felületi érdesség (Ra) | 1,2-1,5 μm | 0,7 μm |
| Maximális munkadarab magasság (kúpossal) | 250 mm | 350 mm |
Ezek az eredmények kiemelik a nagy kúpos huzal szikraforgácsolás előnyei amit a DK45D a bonyolult szögletes jellemzőket és magas munkadarabokat igénylő üzletekbe visz.
Precíziós formahuzalos szikraforgácsoló optimalizálása DK45D-vel
A formakészítők számára kritikus fontosságú a sarkok élességének és a felület integritásának megőrzése nagy kúpos szögeknél. A DK45D-t erre tervezték precíziós formahuzal szikraforgácsolás optimalizálás számos dedikált funkción keresztül.
Dinamikus sarokkompenzáció
A hagyományos gépek gyakran lekerekítik a belső sarkokat, vagy huzallemaradást okoznak a kúpos vágás során. A DK45D valós idejű kisüléscsökkentést alkalmaz bármely saroktól 0,3 mm-en belül, így biztosítva saroksugár eltérése ±0,003 mm alatti . Ez elengedhetetlen a fröccsöntő öntőformák magjaihoz és a sajtolószerszám-részletek sajtolásánál.
Anti-elektrolízis tápegység penészfelületekhez
A DK45D speciális anti-elektrolízis impulzusgenerátorral rendelkezik, amely megakadályozza a felület elszíneződését és a mikrorepedezést. Acélformázó alkalmazásoknál ez csökkenti az EDM utáni polírozási időt akár 65% és szükségtelenné válik a kémiai felületkezelés.
Felületi minőség összehasonlítása kúpos szögek között (Cr12 formaacél, 100 mm vastagság)
Hagyományos @15°
Ra 1,3 μm
*Konzisztens felület még a maximális kúposságnál is – a precíziós öntőhuzal EDM optimalizálásának kulcsfontosságú előnye
Azáltal, hogy összpontosít precíziós formahuzal szikraforgácsolás optimalizálás , a DK45D jelentősen csökkenti a másodlagos műveleteket és javítja a penész élettartamát.
CNC huzalos szikraforgácsoló kúpos megmunkálási megoldások
A DK45D átfogó CNC huzalos EDM kúpos szerszámmegmunkálási megoldások amelyek a progresszív sajtolószerszámok, az extrudáló szerszámok és az autóipari bélyegzőszerszámok gyakori kihívásait kezelik.
Változó kúpos programozás és szimuláció
A hagyományos gépekkel ellentétben, amelyek a kúppályák manuális számítását igénylik, a DK45D tartalmaz egy beépített CAM szoftvert, amely szimulálja a teljes kúpvágási folyamatot. A kezelők megtekinthetik a huzalinterferenciát, és beállíthatják a paramétereket a vágás előtt, ezzel csökkentve a selejtezési arányt 28% összetett kúpos stancolási projektekben.
Zárt hurkú huzalfeszítés a kúpos stabilitás érdekében
A huzalfeszesség ingadozása a kúpos szöggel nő. A DK45D folyamatosan figyeli és beállítja a feszességet, biztosítva, hogy még ±30°-os elkeskenyedésnél is a huzalelhajlás alatt maradjon. 0,002 mm 100 mm magasságonként . Ez közvetlenül azt jelenti, hogy a szerszámhézagok egyenletesek a teljes munkadarabon.
- Felső/alsó eltérő alakú képesség: Lehetővé teszi bonyolult szerszámnyílások megmunkálását, ahol a felső és az alsó kontúrok különböznek – ez szabványos követelmény az extrudáló szerszámoknál.
- Automatikus kúpos nagyoló/simító szétválasztás: A vezérlőrendszer automatikusan beállítja az eltolási értékeket a durva és simító menetekhez, ezzel akár 20%-kal csökkentve a teljes megmunkálási időt.
- Hőkompenzáció hosszú vágásokhoz: A valós idejű hőmérséklet-érzékelő beállítja a paramétereket a pontosság megőrzése érdekében a 400 mm-nél hosszabb matricákon.
Ezeket CNC huzalos EDM kúpos szerszámmegmunkálási megoldások A DK45D különösen hatékony az olyan műhelyek számára, amelyek rendszeresen gyártanak kúpos szerszámelemeket nagy tűréssel.
Megbízhatóság és működési előnyök
A pontosságon és a kúpos képességen túl a DK45D olyan gyakorlati előnyöket kínál, amelyek javítják a napi működést:
- Automatikus huzalbefűzés a kezdőnyíláson keresztül: 35%-kal csökkenti a nem vágási időt a hagyományos nagy kúpos gépek kézi befűzéséhez képest.
- Intelligens öblítésvezérlés: Beállítja a dielektromos áramlást a kúpszög és a munkadarab magassága alapján, megakadályozva a huzalszakadást mély vágásoknál.
- Prediktív karbantartási riasztások: Figyeli a fogyóeszközök kopását (huzalvezetők, tápérintkezők), és figyelmezteti a kezelőket a meghibásodás előtt, csökkentve a nem tervezett állásidőt.
12 présműhely helyszíni adatai azt mutatják, hogy a hagyományos nagy kúpos gépek DK45D-vel való lecserélése átlagosan 31%-kal csökken a szerszámonkénti megmunkálási idő és a 42%-os utómunkálati csökkenés a kúpos hibák miatt .
Gyakran Ismételt Kérdések – DK45D kontra hagyományos nagy kúpos EDM
1. kérdés: Mekkora a maximális megbízható kúpszög a DK45D esetében vastag munkadarabokon?
V1: A DK45D megbízhatóan teljesít ±30°-os kúpos 250 mm vastagságú munkadarabokon. 350 mm vastagság esetén ±20° ajánlott az optimális pontosság és felületi minőség megőrzése érdekében.
Q2: Hogyan javítja a DK45D a precíziós szerszámhuzal szikraforgácsolás optimalizálását a régebbi gépekhez képest?
A2: A DK45D dinamikus kanyarkompenzációt, anti-elektrolízis teljesítményt és UV-tengelytől független vezérlést kínál. Ezek a tulajdonságok csökkentik az utópolírozást, megőrzik az éles sarkokat és kiküszöbölik a felületi hibákat – mindezt precíziós formahuzal szikraforgácsolás optimalizálás .
3. kérdés: A DK45D képes kezelni a felső és alsó különböző formákat (különböző kontúrokat)?
A3: Igen. A DK45D kifejezetten erre készült CNC huzalos EDM kúpos szerszámmegmunkálási megoldások , beleértve a felső/alsó eltérő formákat is. Ez kritikus az extrudáló szerszámok és az összetett kúpos üregek esetében.
4. kérdés: Mi a tipikus vágási sebesség a kúpos műveleteknél a DK45D-n?
A4: ±15°-os kúpos 100 mm vastag acél esetén a DK45D 120-135 mm²/perc . A hagyományos nagy kúpos gépek jellemzően 90-105 mm²/perc sebességgel működnek azonos feltételek mellett – ez 22%-os javulás.
5. kérdés: A DK45D speciális képzést igényel a kúpos programozáshoz?
5. válasz: Nem. A DK45D intuitív CNC interfészt tartalmaz kúpos varázslókkal és szimulációval. Azok a kezelők, akik ismerik a szabványos huzalos EDM-et, az irányított használat után 2-3 órán belül megtanulják a kúpos programozást.
