Huzal szikraforgácsolás repülőgépekhez: Precíziós vágási útmutató a kritikus alkatrészekhez

Az Ön üzlete egy adag Inconel 718 turbinalapát-zárólemezt, egy köteg titán tűzzárat és egy edzett D2-es betétkészletet kap a futómű kovácsolószerszámához. A rajz ±0,005 mm-es profiltűréseket, Ra 0,8 μm-nél jobb felületkezelést és mikrorepedésektől mentes újraöntött réteget ír elő. A gyártási ütemterv hét napot biztosít.

Az ehhez hasonló követelmények miatt a huzal szikraforgácsolás olyan stabil helyet foglal el a repülőgépgyártásban. Huzalos szikraforgácsolás – más néven huzalvágott EDM vagy WEDM – szabályozott elektromos kisülésekkel távolítja el az anyagokat egy dielektromos folyadékban, így a munkadarab keménysége és szívóssága nem korlátozza a folyamatot, ahogyan a marást vagy köszörülést. Azokat az anyagokat, amelyeket nehéz vagy lehetetlen élszerszámmal vágni, még mindig kész profilra lehet vágni. A repüléstechnikai szaküzletek évtizedek óta támaszkodnak erre az eljárásra a fenyőfák nyílásai, hűtőberendezések, precíziós konzolok, tömítőgyűrűk és vékonyfalú házak esetében, ahol a sorja, a szerszám elhajlása és a köszörülési égés nem elfogadható.

Ez az útmutató bemutatja, hogyan viselkedik az eljárás repülőgép-ipari anyagokon, hol húzódnak a tűrés, a felületi minőség és a felületi integritás gyakorlati határai, melyik géposztályt érdemes figyelembe venni egy adott alkatrészcsaládnál, és mit kell ellenőrizni a rendelés leadása előtt – beleértve a vágási tesztet saját anyagán.

Miért használják a vezetékes szikraforgácsolást repülőgép-alkatrészekhez?

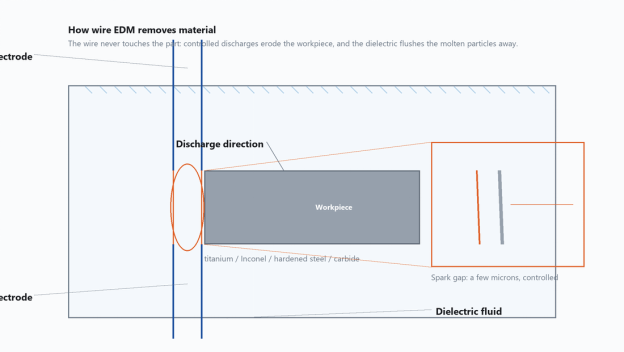

A huzalos szikraforgácsolás minden kisülést generál egy vékony feszültség alatt álló huzalelektróda és a munkadarab között, miközben a vágási zóna dielektromos folyadékba merül (vagy átöblíti). A huzal soha nem ér hozzá az alkatrészhez, a szikraköz néhány mikronon belül marad, és a dielektrikum elviszi az olvadt részecskéket. Mivel a vágási erő lényegében nulla, a vékony falak nem hajlanak meg, a kényes részek nem szakadnak el, és nincs élszerszám, amelyet leforgácsolhatna vagy eltörhetne. Ez teszi a CNC huzalos szikraforgácsoló gépet természetes illeszkedéssé azokhoz az alkatrészekhez, amelyek egyébként mechanikai terhelés hatására eltorzulnának.

Négy jellemző a legfontosabb az űrkutatásban:

• Az anyag keménysége nem akadály. Egy teljesen edzett szerszámacél betét, egy öntött Inconel ház és egy szinterezett keményfém kopóbetét vágható ugyanazon a gépen; ami változik, az az elérhető előtolási sebesség, nem a megvalósíthatóság.
• A hőhatás zóna vékony. Mivel minden kisülés csak mikromásodpercekig tart, és a dielektrikum azonnal kioltja a felületet, az érintett réteg sokkal vékonyabb, mint lézeres vagy plazmavágásnál.
• Nincs mechanikus sorja. Az újraöntött réteg a kontúr mentén egyenletes, és kézi befejezés helyett trimmeléssel vezérelhető.
• A halomvágás praktikus. Több vékony lap összefogható és egy kötegként vágható, ami növeli a tömítőlemezek és alátétek termelékenységét.

A repülőgépgyártás tervezése minden egyes új alkatrész esetében lefuttatja a gyártás vagy a vásárlás és a folyamat összehasonlítását. A legelterjedtebb összehasonlítás a huzal szikraforgácsolása a CNC marással, lézervágással és abrazív vízsugárral azonos geometria esetén.

Huzalos szikraforgácsoláshoz alkalmas repülési anyagok

A repülőgépgyártás a nagy teljesítményű ötvözetek szűk családját használja, és ezek többségét nehéz hagyományos módszerekkel megmunkálni: titánötvözetek, nikkel alapú szuperötvözetek, nagy szilárdságú acélok, keményfém szerszámanyagok és alumínium vázötvözetek. Mindegyik csoport eltérően viselkedik az EDM-résben, és ezek a különbségek befolyásolják az előtolási sebességet, a huzalfeszességet és az öblítés beállításait. A fémvágó szikraforgácsoló gép nem függ a forgácsolóéltől, így a keménység nem akadályozza meg – de a hővezető képesség, az olvadáspont és az anyag újraszilárdulása továbbra is formálja az eredményt.

Az alábbi táblázat összefoglalja, hogy ezek az anyagok általában hogyan reagálnak közepes és nagy sebességű WEDM-berendezéseken, molibdénhuzal-elektródával és szabványos vágási paraméterekkel.

A relatív nagyolási sebesség számít a gyártástervezésben. Az alábbi rangsor minőségi és tervezési útmutató, nem pedig mért érték – a tényleges eredmény a munkadarab magasságától, a huzalátmérőtől, az öblítési körülményektől és a generátor beállításaitól függ.

Ennek a rangsornak gyakorlati következményei vannak. Az alumíniumban végzett munka többször gyorsabban futhat, mint egy ezzel egyenértékű keményfém. Ugyanezek a különbségek befolyásolják a gépválasztást: a főként szuperötvözeteket vágó műhely a finom impulzusvezérlés és a robusztus huzalhajtás előnyeit élvezi, míg az alumíniumot és acélt vágó műhelyben egyszerűbb gépek is működhetnek nagyobb áteresztőképességgel. Ez azt is megmagyarázza, hogy a többvágásos stratégiák miért szabványosak az űrhajózásban – az első vágás meghatározza a formát, és egy vagy két vágási lépés javítja a felületet, és eltávolítja az újraöntött réteg nagy részét. A titán és Inconel alkatrészeken ezek a vágási lépések gyakran a különbséget jelentik az elutasított és a jóváhagyott alkatrészek között.

Négy gyakorlati megjegyzés a paraméterek beállítása előtt:

• A vágásból származó titánpor koptató hatású; gondosan szűrje le a dielektrikumot, és ütemterv szerint cserélje ki a szűrőanyagot.
• A nikkel alapú szuperötvözetek keményedhetnek, ha a vágás elakad; tartsa stabilan az öblítési nyomást és figyelje a résfeszültséget.
• A keményfémet új vagy csaknem új huzallal kell vágni, hogy elkerüljük a huzalkopás okozta elvékonyodást.
• Egymásra rakott alumínium alkatrészek esetén adjon hozzá egy fedőlapot, hogy megvédje az első réteget a huzalbehatolástól.

Huzal EDM kontra CNC marás, lézeres vágás és vízsugár

A táblázat fontos olvasata nem az, hogy a vezetékes EDM minden sort nyer. A marás gyakran gyorsabb a nagy, puha anyagú zsebek esetében, és a vízsugarat részesítik előnyben nagyon vastag lemezeknél, ahol a felületkezelés nem kritikus. A huzalos szikraforgácsolás akkor a legjobb, ha az alkatrész vékony, bonyolult, edzett anyagból készült, vagy egy kötegbe van vágva, ahol az élminőségnek sok rétegben azonosnak kell lennie.

A gyakorlatban a repülőgép-alkatrészeket gyakran eljárások kombinálásával állítják elő. Egy alkatrész megőrölhető az ömlesztett anyag eltávolítása érdekében, hőkezelhető, majd a huzal végleges formára vágható. Ez a hibrid útvonal lerövidíti a ciklusidőt és megőrzi a keménységtől függő jellemzők pontosságát. Mivel a folyamat az első beállítás után felügyelet nélkül fut, egy kezelő több gépet is felügyelhet csúcsidőn kívül, ami javítja a gép kihasználtságát.

Tűrések, felületkezelés és felületi integritás

Az űrrepülési rajzok három felülettel kapcsolatos jellemzőt szabályoznak: méretpontosság, felületi érdesség és kohászati integritás. A vezetékes EDM főként az áthaladások számán keresztül szólítja meg őket. Az első lépés a durva vágás; minden következő lépés alacsonyabb energiával fut, eltolással, és javítja a felületet, és eltávolítja az újraöntött réteg nagy részét. A vezérlőrendszer minden lépésnél ugyanazt a huzalpályát tartja, tehát ami a menetek között változik, az az impulzusenergia, az eltolás és az előtolás.

A géptől, az anyagtól, a munkadarab merevségétől és a generátor beállításaitól függ, hogy egy adott alkatrésznek hány menetre van szüksége, és milyen befejezés érhető el. Éppen ezért a saját munkadarabon végzett forgácsolási teszt a praktikus módja ennek megerősítésére. Referenciaként a POOSN által közzétett sorozat alapvonala 0,02 mm-es megmunkálási pontosság, a legújabb iteráció szerint legfeljebb ±0,012 mm, a felületi érdesség pedig Ra ≤ 1,2 μm-ig.

A felület integritása az a tényező, amely elválasztja az űrrepülési huzal szikraforgácsolását az általános huzalvágástól. Az újraöntött réteg – a fehér réteg – egy vékony, újra megszilárdult film, amely durva áthaladás után a vágott élen maradt. Az ipari gyakorlatban az impulzusenergiától függően gyakran 15-30 μm nagyságrendű fehér réteget hagynak hátra a durva vágásról; a trimmelés általában körülbelül 5 μm alá viszi, és a finom felület ismét lejjebb kerül. Ha ez a réteg mikrorepedéseket tartalmaz, akkor a turbina tárcsáján vagy szerkezeti tartókonzoljává válhat. A gyakorlati következmény a pontos számtól függetlenül ugyanaz: egy tanúsított repülőgép-alkatrésznek a durva vágás után normál esetben legalább egy trimmelési lépéssel kell rendelkeznie, és az elfogadható fehérréteg-határt meg kell határozni a megrendelésben vagy a rajzon.

A vevőknek kohászati ​​értékelést kell kérniük, amikor új eljárást vagy anyagot minősítenek. A szokásos gyakorlat az alkatrész metszése, a keresztmetszet polírozása és maratása, a szél mikroszkóp alatti vizsgálata és az eredmény rögzítése. Az értékelés az első cikk-ellenőrzési jelentés részévé válik, és a program teljes időtartama alatt megmarad.

A kúpos vágás saját hatással van a felület integritására. Ha a huzal ferdén fut, a kisülési út az egyik oldalon hosszabb, ami megváltoztatja a helyi felületet, és tompább élt hagyhat a belső sugáron. A nagy kúpos szögekre tervezett gépek ezt csökkentik azáltal, hogy a huzalvezetőket a munkadarab közelében tartják, és mindkét oldalon egyenletes öblítést biztosítanak – ez a részlet fontos a ferde tömítési felületek és hasonló jellemzők szempontjából. Ahol az alkatrész nagy kúpos szöget igényel, nagy kúpos WEDM gépre lehet szükség; a standard gépeken a kúpos képesség sokkal kisebb.

Hogyan válasszunk vezetékes szikraforgácsológépet a repüléshez

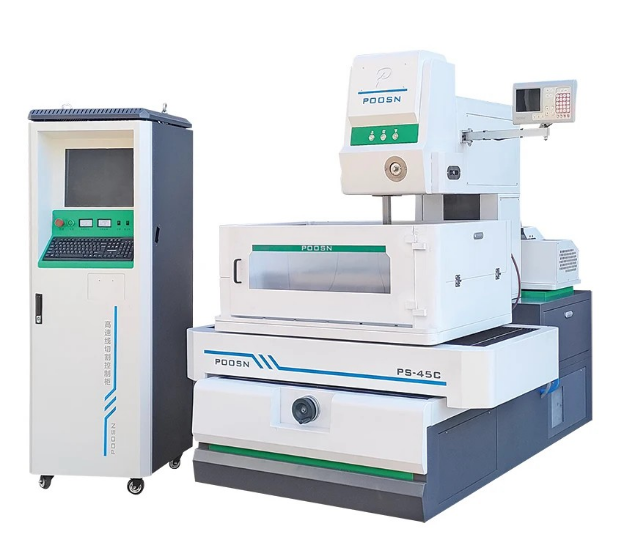

Az űrrepülésben a huzalos szikraforgácsoló gépek három osztálya általános: a nagy sebességű huzalos szikraforgácsológép, a közepes sebességű huzalos szikraforgácsológép és a nagy kúpos huzalos szikraforgácsológép. A közepes sebességű gépet gyakran megfelelő választási lehetőségnek tekintik a szűk tűréseket és ellenőrzött felületkezelést igénylő repülési hardverekhez, mert egyensúlyban van a pontosság, a kidolgozás és az üzemeltetési költségek között. High-speed machines remain useful for rough cutting, tooling preparation and lower-cost prototyping. A nagy kúpos gépeket ott használják, ahol maga a geometria meredek szöget igényel. Mivel a helyes választás az alkatrészkeveréktől függ, a kiválasztást a munkából kell kiindulni, nem pedig egyetlen specifikációból.

Kezdje a munkaborítékkal. Az űrrepülőgép-alkatrészek meglepően nagyok lehetnek – például egy titán keretelem átmérője több mint egy méter –, de a precíziós alkatrészek többsége kényelmesen elfér egy közepes méretű burkolatban. Az alábbi ellenőrzőlistát javasoljuk az idézetek összehasonlításához:

• Soroljon fel minden alkatrészcsaládot a borítékmérettel, az anyaggal, a kúpos szöggel és a kívánt felülettel.
• Számítsa ki a havi vágott métereket, hogy döntsön egy és két gép között.
• Győződjön meg arról, hogy a gép felügyelet nélkül működik, beleértve a megbízható automatikus huzalbefűzést.
• A megrendelés kiadása előtt kérjen vágási tesztet a tényleges anyagára és geometriájára vonatkozóan.
• Hasonlítsa össze a képzési programot és a pótalkatrészek válaszidejét a beszállítók között.

A géposztályon túl a konfiguráció számít: nagy pontosságú szervotengely üvegskálás visszacsatolással, automatikus huzalfeszesség-szabályozás, dielektromos hűtőegység a termikus stabilitás érdekében, valamint könnyen szervizelhető szűrőrendszer. Sok vásárló anyag szerint rendezett tárolt paraméterkönyvtárat is kér, így a kezelőknek nem kell minden új ötvözethez újraépíteniük a beállításokat. A nagy pontosságú vezetékes szikraforgácsolás nem egy cikkszám; ez a mechanikai beállítás, a vezérlés minősége és a kezelő azon képessége, hogy leolvassa a hézagviszonyokat.
