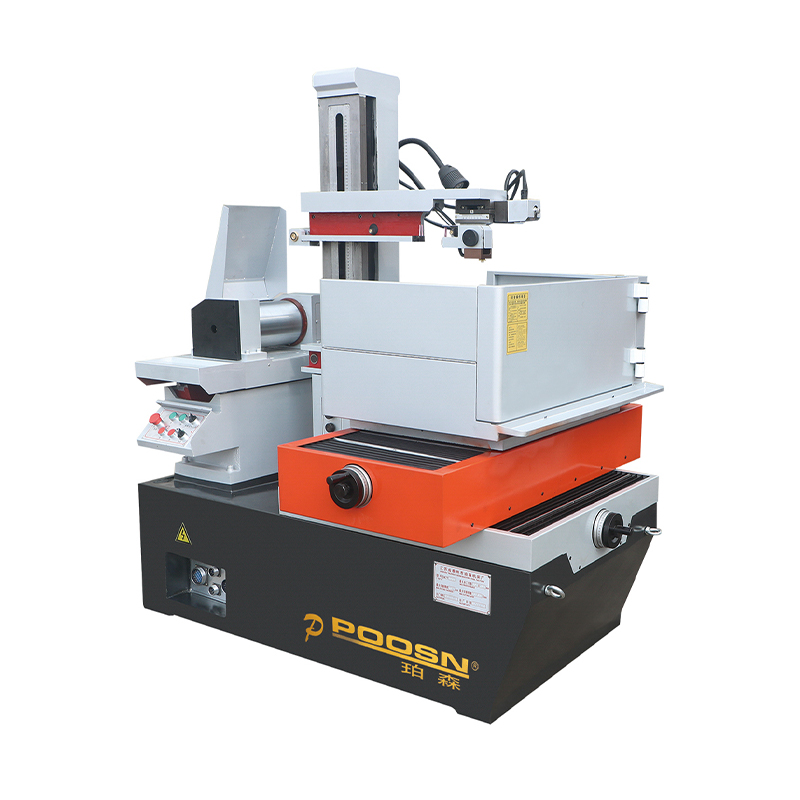

A modern precíziós szerszámgyártás és alkatrészfeldolgozás területén a szerszámgépek teljesítménye közvetlenül meghatározza a termék piaci versenyképességét. Mély iparági szakértelmét kihasználva a Taizhou Xinchengyang Machinery Manufacturing Co., Ltd. megnövelte feldolgozási képességeit DK35BC nagy-közepes sebességű WEDM új magasságokba. Ez a berendezés nemcsak a közepes sebességű huzalvágási technológia alapvető előnyeit testesíti meg, hanem jelentős áttörést ér el mind a működési stabilitás, mind a megmunkált felület minősége terén.
Alapvető műszaki architektúra és teljesítmény
A digitális impulzusos tápegység összehangolt vezérlése
A DK35BC azon képessége, hogy kivételesen magas felületi minőséget érjen el a feldolgozás során, a Taizhou Xinchengyang által az impulzusos tápegység rendszerének aprólékos finomhangolásából fakad. A nagyfrekvenciás energia stabil kimenetének biztosításával a gép optimális egyensúlyt tart fenn a kisülési résen belül; ez hatékonyan minimalizálja az elektródahuzal kopását és biztosítja a kisülési nyomok egyenletességét a munkadarab felületén. Ez a speciális vezérlési logika szolgál alapvető alapként a többmenetes vágási műveletek végrehajtásához és a kiváló felületi érdesség eléréséhez.
A mechanikai szerkezet rezgésállósága és hőstabilitása
A nagy pontosságú megmunkálás lehetetlen kivételes merevségű mechanikus test nélkül. A DK35BC megerősített öntöttvas gépágyat tartalmaz, amely hosszan tartó természetes öregedési kezelésen esett át. Ez a kezelési eljárás kiküszöböli a belső öntési feszültségeket, biztosítva, hogy a szerszámgép állandó geometriai pontosságot tartson fenn még hosszan tartó, nagy sebességű oda-vissza mozgás esetén is. Ez a termikus stabilitás a hosszú pályás forgácsolási feladatoknál hatékonyan megakadályozza a környezeti hőmérséklet ingadozása által okozott megmunkálási eltéréseket.
Intelligens vezeték-útvonal állandó feszültségű rendszer
Az elektródahuzal feszültségének ingadozása kritikus tényező, amely befolyásolja a merőlegességet és a felületi csíkok előfordulását. A DK35BC tervezésébe a Taizhou Xinchengyang beépített egy állandó feszültségszabályozó mechanizmust; Akár a huzaladagolás indításakor, akár az irányváltáskor, akár a normál vágási fázisban, a rendszer valós időben állítja be a feszességet, hogy az elektródahuzal ideális feszes állapotban maradjon. Ez nemcsak növeli a vágási hatékonyságot, hanem kivételes rezgéscsillapító képességet is bizonyít nehéz vagy vastag munkadarabok megmunkálásakor.
Többlépcsős szűrés és hatékony hűtési cirkuláció
A dielektromos folyadék tisztasága közvetlenül befolyásolja az elektromos kisülési folyamat stabilitását. A DK35BC rendkívül hatékony szűrőrendszerrel van felszerelve, amely képes gyorsan leválasztani a megmunkálási műveletek során keletkező fémtörmeléket. A hatékony hűtési környezet nemcsak a kisütési folyamat során keletkező magas hőmérsékletet oszlatja el, hanem elősegíti a kiváló forgácseltávolítást is, ezáltal megakadályozza, hogy a másodlagos kisülések károsítsák a megmunkált felületet, és egyenletes megmunkálási pontosságot biztosít.
A DK35BC közepes sebességű huzalvágott EDM megmunkálási jellemzőinek összehasonlítása
Annak érdekében, hogy az ügyfelek intuitívabban megértsék, hol illeszkedik a DK35BC a gyártási munkafolyamatba, az alábbi táblázat összefoglalja a folyamatlogikán alapuló pozicionálást.
| Méret | Műszaki jellemzők leírása | A megmunkálási eredményekre gyakorolt hatás |
| Vezetékes szállítási mód | Változtatható frekvenciájú fordulatszám-szabályozással integrált kétirányú nagysebességű huzalszállítás. | Kiegyensúlyozza a nagy hatékonyságú anyageltávolítási sebességet a felületi textúra konzisztenciájának pontos szabályozásával. |
| Vezérlőrendszer | A zárt hurkú visszacsatolásos vezérlő architektúra grafikus vezérlésű útvonallogikával kombinálva. | Jelentősen javítja a pálya pontosságát összetett profilok és bonyolult, nem szabványos geometriák esetén. |
| Munkakörnyezet | Teljesen zárt védőház környezetbarát folyadékkeringtető rendszerrel együtt. | Optimalizálja a műhely környezetét, miközben meghosszabbítja a nagy pontosságú vezetőkerekek élettartamát. |
| Folyamatintegráció | Multi-cut technológia, amely fejlett "trimming" (újravágás) logikán alapul. | Kiváló felületminőséget és simasági szintet ér el, amely összevethető a kis sebességű huzalvágás (LS-WEDM) teljesítményével. |
Taizhou Xinchengyang Machinery Manufacturing Co., Ltd.: Expert Technical Support and Q&A
A tényleges gyártási környezetben a megfelelő megmunkálási paraméterek kiválasztása és a szerszámgép karbantartása minden vásárló számára kritikus aggodalmak. Az alábbiakban összefoglaljuk a DK35BC közepes sebességű huzalvágó szikraforgácsoló géppel kapcsolatos gyakran ismételt műszaki kérdéseket.
GYIK
K: Hogyan biztosítja a DK35BC a függőleges helyzetet nagy, nehéz formák feldolgozásakor?
V: Ez elsősorban a szerszámgép megerősített tartószerkezetén és precíziós vezetősínén keresztül érhető el. Az összeszerelési folyamat során a Taizhou Xinchengyang rendkívül magas követelményeket támaszt a gép szintezési pontosságával szemben; Az állandó feszültségű rendszerrel kombinálva ez biztosítja, hogy az elektródahuzal ne mozduljon el vastag munkadarabok megmunkálása során, így garantált a felső és alsó felület közötti méretkonzisztencia.
K: Hogyan valósul meg a többvágásos folyamat (trim vágás) a DK35BC-n?
V: A vágás a kisülési energia és a huzalelőtolás sebességének beállításával érhető el, hogy a kezdeti durva vágást követően másodlagos – vagy akár többszörös – simítómenetet hajtson végre. Az első lépés elsősorban a gyors anyageltávolításért felelős nagy áramerősséggel, míg a következő lépések alacsonyabb áramerősséget és lassabb sebességet használnak, a felületi újraöntött réteg megszüntetésére és a kontúr pontosságának finomítására összpontosítva.
K: Hogyan lehet hatékonyan meghosszabbítani a DK35BC vezetőkerekeinek és csapágyainak élettartamát?
V: A kulcs a megfelelő kenésben és tisztításban rejlik. Javasoljuk, hogy rendszeresen tisztítsa meg a szénlerakódásokat a huzalvezető egységről, és használjon kiváló minőségű vágófolyadékot. A Taizhou Xinchengyang berendezése speciális védelmi kialakításokkal rendelkezik a kritikus forgó alkatrészekhez; feltéve, hogy az időszakos karbantartást az ütemezettnek megfelelően végzik, ezeknek a vezetőelemeknek a precíziós rögzítése rendkívül tartós marad.
K: Hogyan befolyásolja a vágófolyadék koncentrációja a DK35BC megmunkálási hatékonyságát?
V: Ha a vágófolyadék koncentrációja túl magas, az akadályozza a forgácselszívás hatékonyságát; ellenkezőleg, ha túl alacsony, az veszélyezteti a rozsdamegelőzési képességeket és a kisülési stabilitást. Különböző anyagok (például alumínium vagy formaacél) megmunkálásakor az optimális kisülési frekvencia elérése érdekében a keverék arányát az anyag elektromos vezetőképessége és forgácseltávolítási jellemzői alapján kell finoman beállítani.
K: A DK35BC képes ultramagas vagy szabálytalan alakú munkadarabok vágására?
V: A kiterjesztett magasságú támasztékok és a 4 tengelyes (vagy 5 tengelyes) egyidejű vezérlési konfiguráció használatával a DK35BC könnyen kezeli a kúpos vágást és az ultramagas munkadarabok megmunkálását. A Taizhou Xinchengyang testreszabott szerkezeti megerősítési megoldásokat tud nyújtani az ügyfél munkadarabjainak konkrét méretei alapján.
