Mire használható a huzal szikraforgácsoló gép?

Mire jó a huzalos szikraforgácsológép, és miért számít ez a modern gyártásban

A vezetékes szikraforgácsoló gép (huzalos elektromos kisülési megmunkálógép) elektromosan vezető anyagokat vág el úgy, hogy egy vékony, folyamatosan mozgó huzalelektróda és a munkadarab között szabályozott elektromos szikrákat hoz létre, amelyek az anyagot programozott úton, közvetlen mechanikai érintkezés nélkül erodálják. Ez teszi ezt az eljárást az edzett szerszámacél, keményfém és más nehezen megmunkálható fémek precíz szerszámokká, lyukasztószerszámokká, formákká és összetett profilrészekké való vágásához, amelyeket a hagyományos marás vagy esztergálás nehezen tud előállítani.

Mivel a vágóhuzal fizikailag soha nem nyomja a munkadarabot, a huzal szikraforgácsoló megmunkálása nagyon csekély mechanikai igénybevételt okoz, ami az egyik oka annak, hogy továbbra is előnyben részesítik az edzett alkatrészek hőkezelés utáni megmunkálását. A technológia több gépkategóriát ölel fel – nagy sebességű huzalvágott szikraforgácsoló, közepes sebességű huzalvágott szikraforgácsolás és nagy kúpú huzalvágású szikraforgácsolás –, amelyek mindegyike különböző pontossági, sebességi és kúposszögű követelményeknek felel meg. E különbségek megértése segít a gyártóüzleteknek, a szerszámgyártóknak és az OEM vásárlóknak a megfelelő kiválasztásában CNC huzalvágó gép gyártási igényeiknek megfelelő konfigurációt.

Ez a cikk végigvezeti a gyakori géptípusokat, működési elveiket, tipikus alkalmazási forgatókönyveket, összehasonlító teljesítményjellemzőket, karbantartási gyakorlatokat és azt, hogy merre tart az iparág – gyakorlati hivatkozást adva a szerszámterem vezetőinek és a beszerzési csapatoknak az értékeléshez. vezetékes szikraforgácsoló berendezés opciók.

Kulcsfontosságú megoldás: A huzalos szikraforgácsolóanyag szikraerózióval, nem pedig vágási erővel távolítja el a kemény, vezetőképes anyagokat, így ez a standard módszer a precíziós szerszámok, formák és edzett szerszámelemek számára.

A huzalos szikraforgácsoló gépek gyakori típusai és jellemzőik

A huzalra vágott szikraforgácsoló gépeket általában a huzal haladási sebessége és szerkezeti felépítése szerint csoportosítják, és mindegyik kategória a szerszám- és szerszám- és precíziós alkatrészgyártás egy külön szegmensét szolgálja ki.

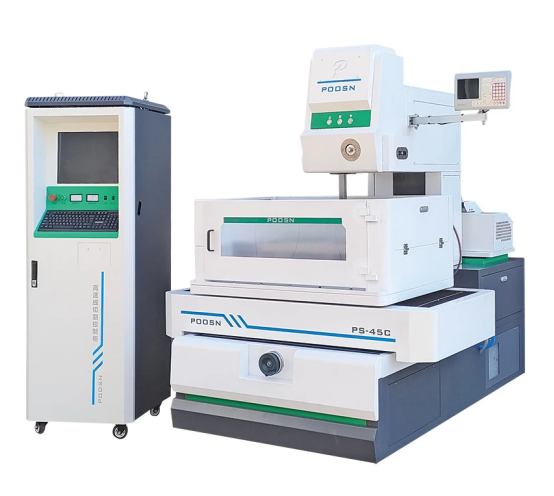

Nagy sebességű huzalos szikraforgácsoló gépek olyan dugattyús molibdénhuzalt használjon, amely oda-vissza halad, és csere előtt többször is felhasználható, praktikus egyensúlyt kínálva a feldolgozási hatékonyság és az üzemgazdaságosság között az általános szerszámkészítési munkákhoz.

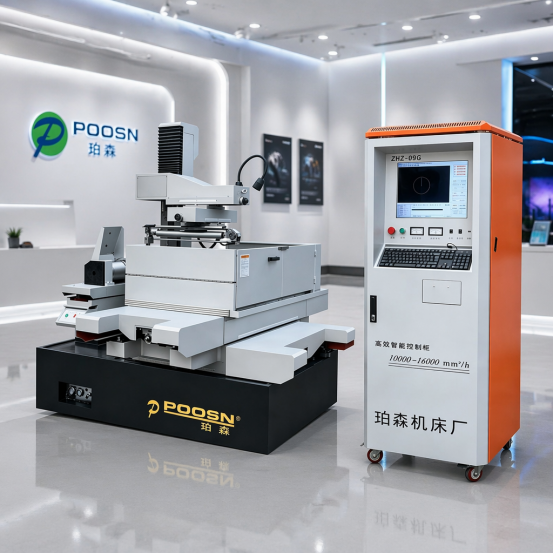

Közepes sebességű huzalos szikraforgácsoló gépek olyan finomításokat ad hozzá, mint a továbbfejlesztett impulzusos tápegységek, a zárt hurkú huzalfeszesség-szabályozás és a többszörös vágási stratégiák, amelyek jellemzően finomabb felületkezelést és szorosabb méretkonzisztenciát eredményeznek, mint az alap nagysebességű modellek.

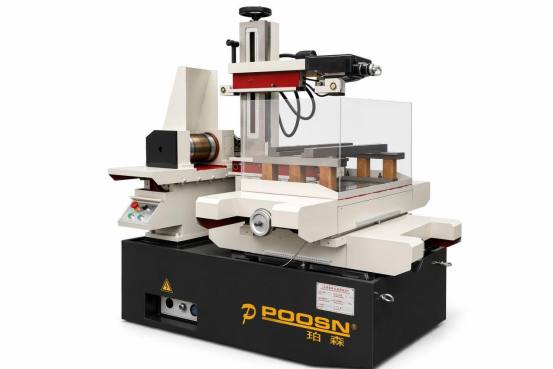

Nagy kúpos huzalos szikraforgácsoló gépek meghosszabbított felső huzalvezető úttal és speciális vezetőmechanizmusokkal készülnek, így meredek szögű profilokat tudnak vágni, ami elengedhetetlen a sajtolószerszámok, extrudáló szerszámok és a huzatszöget igénylő alkatrészekhez.

Tipikus kiválasztási tényezők gépkategóriák szerint

Fontos tudnivalók: A nagy sebességű, közepes sebességű és nagy kúpos huzalos szikraforgácsoló gépek közötti választás elsősorban a szükséges felületi minőségtől, a mérettűréstől és attól függ, hogy az alkatrész geometriája tartalmaz-e meredek kúpos szögeket.

A működési elv és a gép mag felépítése

A huzalos szikraforgácsoló rendszer úgy működik, hogy egy vékony fémhuzalt – jellemzően molibdént a nagy- és közepes sebességű gépeknél, vagy sárgarézt a kis sebességű rendszerekben – folyamatosan vezet át a vágási zónán, miközben egy impulzusos egyenáramú tápegység gyors elektromos kisülés-sorozatot generál a huzal és a munkadarab között. Minden egyes kisülés mikroszkopikus mennyiségű anyagot párolog el a munkadarab felületéről, és a dielektromos folyadék (általában ionmentesített víz) kiöblíti az erodált részecskéket, miközben lehűti a huzalt és a munkadarabot is. A CNC vezérlőrendszer a programozott X-Y koordináták mentén mozgatja a munkaasztalt, és a kúpos vágási képességgel rendelkező gépeken a felső huzalvezető önállóan is eltolható, így szögletes vágásokat hozhat létre. Mivel nincs közvetlen mechanikai erő a huzal és az alkatrész között, a vékony falú és kényes alkatrészek deformáció nélkül vághatók.

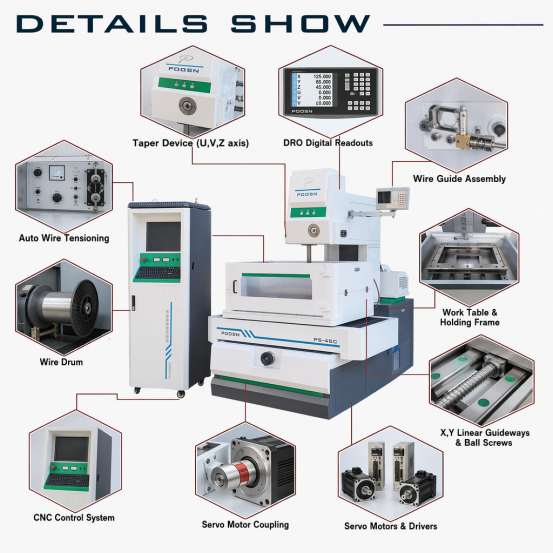

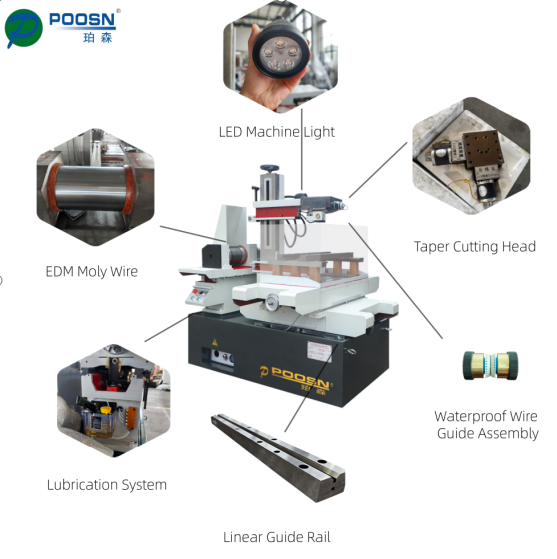

Egy tipikus huzalvágó szikraforgácsoló gép főbb funkcionális csoportjai a huzalelőtoló és -felvevő rendszer, a felső és alsó huzalvezető szerelvények, a munkaasztal és a tengelyhajtás, a dielektromos folyadék keringtető és szűrőrendszere, valamint a CNC vezérlőszekrény. Az alábbi ábra szemlélteti, hogy ezek az alkatrészek hogyan vannak elrendezve egy szabványos gépvázon.

A gyakorlatban a huzalorsó friss vagy felújított huzalt táplál a felső vezető felé, amely pontosan a munkadarab fölé helyezi a huzalt, mielőtt az áthaladna a vágáson, és visszatérne az alsó vezető- és felvevőorsóhoz. Az X és Y tengely mentén szervomotorok által meghajtott munkaasztal a befogott munkadarabot a rögzített huzalúthoz képest a programozott alkatrészgeometria szerint mozgatja. A dielektromos folyadékot folyamatosan szivattyúzzák a vágási résen, és szűrik, hogy eltávolítsák az erodált törmeléket, ami stabilan tartja a kibocsátási feltételeket, és segít megőrizni az egyenletes vágási minőséget a hosszú gyártás során.

A legfontosabb tudnivalók: A huzalos szikraforgácsológép vágási pontossága a huzalelőtolás, a vezető, a tengelyhajtás és a dielektromos szűrőrendszerek összehangolt teljesítményétől függ, amelyek együtt működnek, nem pedig egyetlen alkatrésztől.

Alkalmazási forgatókönyvek és kiválasztási szempontok

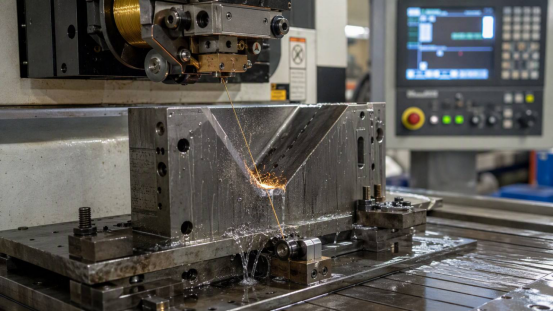

A huzal szikraforgácsoló gépeket számos iparágban használják, ahol az edzett, vezetőképes anyagokat precíz formákra kell vágni mechanikai igénybevétel nélkül. A legelterjedtebb alkalmazás továbbra is a szerszám- és matricagyártás, ahol a huzalos szikraforgácsolás lyukasztókat, matricákat és öntőüregeket vág előre edzett acélból és keményfémből. A repülőgépgyártók és az orvostechnikai eszközök gyártói a huzalos szikraforgácsolásra is támaszkodnak kis, geometriailag összetett alkatrészek előállításához, ahol szűk tűrésekre és sorjamentes élekre van szükség. Az autóipari beszállítók drót szikraforgácsolást használnak a sajtolószerszám-gyártáshoz és az alkatrészek prototípus-készítéséhez, mielőtt nagyobb volumenű folyamatokat hajtanának végre.

Értékelésekor a huzalvágó szikraforgácsoló gép eladó , a vásárlóknak mérlegelniük kell az alkatrész geometriáját (különösen azt, hogy meredek kúpos szögek szükségesek), a vágandó anyagok keménységét és vastagságát, a szükséges felületkezelést, és azt, hogy a bolt mennyi felügyelet nélküli vagy automatizált működést vár el. A többnyire lapos, egyenes falú szerszámalkatrészeket gyártó szerszámtermek gyakran jól használhatók egy nagy sebességű huzalos szikraforgácsoló géppel, míg a huzatszögű sajtolószerszámokat rendszeresen vágó üzletek egy erre a célra kialakított, nagy kúpos gépet használnak.

Kulcsfontosságú szempont: A géptípusnak az alkatrészgeometriához való illeszkedése – különösen a kúpos szögre vonatkozó követelmények és a felületkezelési célok – a legpraktikusabb kiindulópont a huzal szikraforgácsoló berendezés kiválasztásához.

A relatív vágási sebesség összehasonlítása géptípusok között

A feldolgozási sebesség az egyik első olyan tényező, amelyre a szerszámterem vezetői rákérdeznek a huzalos szikraforgácsoló berendezések összehasonlításakor, mivel ez közvetlenül befolyásolja, hogy egy gép hány alkatrészt tud elkészíteni egy gyártási időszak alatt. Az anyag, vastagság, huzalátmérő és impulzusbeállítások függvényében jelentősen eltérő pontos számadatok megadása helyett hasznosabb az egyes gépkategóriák relatív sebesség-pozicionálása a tipikus tervezési szándékuk alapján. A nagy sebességű huzalos szikraforgácsoló gépeket elsősorban az általános stancolási munkákhoz tervezték. A közepes sebességű gépek némi nyers sebességet cserélnek finomabb vezérlésre és több vágási simításra. A nagy kúpos gépeket inkább a szögvágási képességre optimalizálták, mint a maximális lineáris sebességre. Az alábbi diagram ezt a relatív pozicionálást egyszerű szemléltető indexként mutatja be, nem pedig mért termelési adatként.

Ezt a vízszintes összehasonlítást szándékosan relatív indexként jelenítik meg, nem pedig pontos gyártási számok halmazaként, mivel bármely huzalos szikraforgácsológépen a tényleges vágási sebesség nagymértékben függ a munkadarab vastagságától, az anyag keménységétől, a huzal átmérőjétől, az öblítési körülményektől és a kezelő által kiválasztott specifikus impulzusparaméterektől. A diagram az egyes gépkategóriák mögött meghúzódó általános tervezési hangsúlyt szemlélteti: a nagy sebességű huzalos szikraforgácsoló gépeket jellemzően olyan üzletek határozzák meg, ahol a vágási teljesítmény az általános sajtolómunkákon a prioritás. A közepes sebességű gépek a tiszta sebesség alapján valamivel alacsonyabban vannak elhelyezve, mivel tervezési szándékuk egy része a többvágásos stratégiákra irányul, amelyek javítják a felületi minőséget és a méretpontosságot, nem pedig a nyers vágási sebesség maximalizálását.

A nagy kúpos gépek nem azért állnak a legalacsonyabb ezen a relatív indexen, mert alacsonyabb rendű gépek, hanem azért, mert mechanikai kialakításuk – különösen a meredek kúpszögek eléréséhez szükséges meghosszabbított felső vezetőút – a szögvágási képességre van optimalizálva, nem pedig a maximális egyenes falú vágási sebességre. Az a műhely, ahol elsősorban lapos lyukasztókra és egyszerű szerszámbetétekre van szükség, általában a nagy sebességű vagy közepes sebességű konfigurációt részesítik előnyben, míg egy olyan üzlet, amely rendszeresen gyárt huzatszögű sajtolószerszámokat, a kúpos képességet értékeli a határsebesség-növekedés helyett. Ha ezt a táblázatot az üzletben gyártott tényleges alkatrészrajzokkal együtt olvassuk, sokkal értelmesebb alapot ad a gép kiválasztásához, mint önmagában a sebesség.

Fontos tudnivalók: A vágási sebességet a felületi minőség és a kúposság követelményeihez kell viszonyítani, mivel a papíron a leggyorsabb gép nem mindig a legjobban illeszkedik a szögletes geometriájú alkatrészekhez.

Iparági trend: Az automatizált huzalbefűzés és a felügyelet nélküli működés növekvő elterjedése

Az elmúlt években a huzal szikraforgácsoló iparában megvitatott egyik világosabb trend az automatizált huzalbefűző rendszerek felé való elmozdulás, amelyek szünet után automatikusan újramenetbe tudják fűzni a huzalt anélkül, hogy a kezelőnek manuálisan újra kellene indítania a vágást. Ez a funkció azért fontos, mert a nem tervezett vezetékszakadások arra kényszerítették a gépeket, hogy tétlenül üljenek, amíg valaki be nem avatkozik, ami korlátozta, hogy egy bolt mennyi felügyelet nélküli éjszakai vagy hétvégi termelést tud reálisan futtatni. Ahogy az automatizált menetvágás megbízhatóbbá vált, egyre több szerszámtér képes meghosszabbítani a felügyelet nélküli futási időket, különösen a többüreges szerszámmal végzett munka és a hosszú gyártási programok esetében. Az alábbi vonaldiagram ezt az általános pályát minőségi trendként szemlélteti, nem pedig pontos piaci statisztikaként.

Ezen a diagramon a felfelé mutató vonal azt az általános mintát tükrözi, amelyet a szakkiadványokban és a gyártói szakirodalomban széles körben ismertetnek: az automatizált huzalbefűzés a főként a felsőbb kategóriás gépeken található prémium szolgáltatásból a középkategóriás huzalos szikraforgácsoló berendezéseknél is egyre inkább elvárhatóvá vált. Ez a fejlődés a huzalszakadás-érzékelő érzékelők, a szervovezérlés reakcióképességének és a dielektromos folyadékszűrés konzisztenciájának szélesebb körű fejlesztései mellett követhető nyomon, amelyek mindegyike csökkenti a vezetékszakadások gyakoriságát. Mivel kevesebb szünet következik be, és a megtörténteket automatikusan feloldja, a gépek felügyelet nélkül maradhatnak, így sokkal kisebb a kockázata annak, hogy egy elakadt vágás órákig tétlenül ül.

A szerszámtermek és munkaboltok esetében ennek a trendnek a kényelemen túl gyakorlati vonatkozásai is vannak. A meghosszabbított felügyelet nélküli futási idő megváltoztatja a gyártási ütemterv megtervezését, lehetővé téve az összetett, időigényes vágások megkezdését a műszak végén, és az egyik napról a másikra befejeződik. Ezenkívül a kezelő felelősségét a gép beállítására, programozására és minőségellenőrzésére helyezi át, nem pedig a vágás közbeni folyamatos ellenőrzést. Üzletek értékelik az új vezetékes szikraforgácsoló gép Az automatizált menetfűzési megbízhatóságot egyre inkább praktikus, mindennapi szolgáltatásként kezelik, nem pedig opcionális kiegészítőként, különösen olyan létesítményeknél, amelyek több gépet működtetnek, és műszakonként korlátozott létszámmal.

Kulcsfontosságú szempont: A megbízható automatizált huzalbefűzés gyakorlati alapelvárássá vált azon üzletek számára, amelyek meg akarják hosszabbítani a gép felügyelet nélküli futási idejét, és javítani kívánják az általános gyártásütemezési rugalmasságot.

A gépattribútumok összehasonlítása radarnézettel

Mivel a huzalos szikraforgácsológép kiválasztása általában több attribútum egyidejű kiegyensúlyozását foglalja magában, nem pedig egyetlen mérőszámra történő optimalizálást, a radarszerű összehasonlítás segíthet tisztábban megjeleníteni a kompromisszumokat, mint egyetlen rangsorolt lista. Az alábbi táblázat a nagy sebességű, közepes sebességű és nagy kúpú huzalos szikraforgácsoló gépeket hasonlítja össze öt általánosan mérlegelt jellemző alapján: méretpontosság, felületminőség, vágási sebesség, kúpos vágási képesség és tipikus automatizálási szint. Minden attribútumot egy egyszerű relatív 1-től 5-ig terjedő skálán értékelnek, amely az általános tervezési jellemzőket tükrözi, nem pedig egyetlen gépmodell konkrét tesztelt értékeit. Ez a nézet az irányadó döntéshozatalt hivatott támogatni, nem helyettesíti a részletes műszaki specifikáció áttekintést.

Az átfedő alakzatok ebben a radar-összehasonlításban azt mutatják, hogy miért nem lehet egyetlen vezetékes szikraforgácsolási kategóriát sem általánosan jobban címkézni, mint a többi; mindegyik forma tovább nyúlik a tengelyek mentén, amelyek tükrözik az alapvető tervezési célt. A közepes sebességű profil a legmesszebbre nyúlik a pontosság és a felületi minőség felé, összhangban a precíziós matricák és formák megmunkálására leggyakrabban választott kategória szerepével. A nagy kúpos profil a legmesszebbre húzódik a kúpos tengely felé, tükrözve az ezekbe a gépekbe épített speciális mechanikai mozgástartományt a szögvágáshoz. A nagy sebességű profil inkább központi helyet foglal el, ami inkább általános célú igásló szerepét tükrözi, nem pedig egyetlen tulajdonságra specializálódott gépként.

Egy ilyen radardiagram leolvasása akkor a leghasznosabb, ha egy bolt felsorolja saját prioritási sorrendjét erre az öt attribútumra, mielőtt a gépeket összehasonlítja. Az egyszerű lapos falú vágóbetéteket nagy mennyiségben előállító szerszámtér a vágási sebességet és az automatizálási szintet jelentheti a legsúlyosabban, így a nagy sebességű konfiguráció ésszerű kiindulási pont. A szűk felületkezelési tűrésekkel rendelkező üregeket előállító precíziós szerszámműhely valószínűleg nagyobb súlypontosságot és felületi minőséget eredményez, ami egy közepes sebességű konfiguráció felé mutat. A meredek dőlésszöggel dolgozó sajtolószerszám-gyártó természetesen a kúpos képességet részesíti előnyben a többi jellemzőnél. Ezek egyike sem abszolút szabály, de a radarnézet segít strukturált módon kialakítani a kompromisszumos beszélgetést.

A legfontosabb tudnivalók: A huzalos szikraforgácsoló gépek kategóriája nem dominál minden tulajdonságon, így a vásárlók a legtöbb értéket a radaros összehasonlításból kapják, amikor először rangsorolják, mely tulajdonságok számítanak leginkább saját alkatrészeik számára.

Tipikus alkalmazások elosztása az iparágakban

A huzal szikraforgácsoló gépek a feldolgozóipar meglehetősen széles keresztmetszetét szolgálják ki, bár a szerszám- és matrica-megmunkálás továbbra is a legelterjedtebb felhasználási terület. Az alábbi fánkdiagram a vezetékes szikraforgácsolás általános alkalmazási területeinek szemléltető megoszlását mutatja be, az általános iparági használati minták alapján, nem pedig egy konkrét mért felmérés alapján. Célja, hogy iránymutatást adjon az olvasóknak arról, hogy hol használják a leggyakrabban a huzalos szikraforgácsolási technológiát, így a beszerzési csapatok és a szerszámtermek vezetői összehasonlíthatják saját használati mintájukat az általános iparági képpel.

A szerszám- és matricamunkák, beleértve a sajtolószerszámokat, az extrudáló szerszámokat és a fröccsöntő üregeket, foglalják el a legnagyobb részt ebben a szemléltető bontásban, amely összhangban van a huzalos szikraforgácsolás eredetével, mint egy olyan megmunkálási eljárással, amelyet kifejezetten az edzett szerszámacél pontos és ismételhető vágására fejlesztettek ki. Az űrrepülési alkalmazások jelentős másodlagos szegmenst jelentenek, főként azért, mert a huzal-szikraforgácsolás azon képessége, hogy nagy szilárdságú ötvözetek összetett profiljait termikus torzítás előidézése nélkül képes vágni, megfelel a turbinákban és szerkezeti elemekben szokásos szigorú tűréskövetelményeknek. Az orvostechnikai eszközök gyártása is figyelemreméltó szűkös alkalmazássá nőtte ki magát, különösen a kisméretű, bonyolult alkatrészek, például a sebészeti műszeralkatrészek esetében, ahol fontos a sorjamentes élek és a méretpontosság.

A fennmaradó rész – autóipari és egyéb alkalmazásokként csoportosítva – magában foglalja a karosszériaelemek és konzolok sajtolószerszám-gyártását, valamint a különféle iparágakban végzett általános prototípus-készítési munkákat. Ez a tágabb kategória általában jobban ingadoz a gyártási tevékenység általános szintjével, mint a speciálisabb szerszám- és szerszámgép- és repülőgép-szegmens, mivel a prototípusok iránti kereslet gyakran követi az új termékfejlesztési ciklusokat. Azok az üzletek, amelyek elsősorban autóipari vagy általános prototípusgyártó ügyfeleket szolgálnak ki, azt tapasztalhatják, hogy saját alkalmazási mixük erősebben hajlik erre a szegmensre, mint az itt bemutatott szemléltető megoszlás, ami normális, tekintve, hogy a különböző régiókban és iparági klaszterekben milyen változatos lehet a vevőbázis.

Kulcsfontosságú szempont: A szerszám- és matricagyártás továbbra is a huzalos szikraforgácsoló technológia fő alkalmazási területe, a repülőgépipar és az orvosi eszközökkel végzett munka jelentős speciális szegmenseket alkot.

Karbantartási útmutató a megbízható, hosszú távú teljesítmény érdekében

A következetes karbantartás biztosítja a huzalos szikraforgácsológépek pontos vágását a gyártási évek során, és az alábbi gyakorlatok többsége a gyártói szervizdokumentációban és a szerszámterem bevált gyakorlataiban található szabványos ajánlások, nem pedig az egyes márkákra jellemző speciális technikák.

1. Rendszeresen ellenőrizze és cserélje ki a huzalvezetőket, mivel a kopott vezetők közvetlenül befolyásolják a vágási pontosságot, és idővel inkonzisztens vágásszélességet okozhatnak.
2. Figyelje a dielektromos folyadék ellenállását és a szűrési teljesítményt, mivel a szennyezett vagy nem megfelelően kondicionált folyadék csökkenti a vágási stabilitást és felgyorsíthatja az alkatrészek kopását.
3. Rendszeresen ellenőrizze a huzalfeszesség kalibrálását, mivel az inkonzisztens feszesség gyakran hozzájárul a nem tervezett huzalszakadásokhoz a hosszú, felügyelet nélküli futások során.
4. Tisztítsa meg és ellenőrizze a tápfeszültség érintkezőket, amelyek a folyamatos elektromos kisülés miatt kopnak, és ha nem tartják karban, befolyásolhatják a szikra állagát.
5. A tengely pozicionálási pontosságát ütemezetten ellenőrizze megfelelő mérőberendezéssel, különösen minden jelentős karbantartási munka vagy alkatrészcsere után.
6. Tartsa a gép környezetének hőmérsékletét ésszerűen stabilan, mivel a hőingadozások befolyásolhatják a méretek ismételhetőségét a precíziós vágási munkák során.

Ha ezeket az ellenőrzéseket egy rutin karbantartási ütemtervbe építi be, ahelyett, hogy csak reaktívan kezelné a problémákat, segít csökkenteni a nem tervezett leállásokat, és támogatja az állandó alkatrészminőséget a gyártás során. A karbantartási időközöket dokumentáló szerszámterek, amelyek nyomon követik a huzalvezetőket vagy az érintkezők cseretörténetét, szintén hajlamosak hamarabb észlelni a fejlődő problémákat, mielőtt azok befolyásolnák a kész alkatrészek tűrését.

Felszerelés kiválasztása a vezetékes szikraforgácsoló gyártó a racionális terméktervezéssel és a következetes minőségellenőrzési gyakorlattal szintén jelentős szerepet játszik a hosszú távú megbízhatóságban. A Taizhou Xinchengyang Machinery Manufacturing Co., Ltd., az elektromos kisülési megmunkáló és speciális feldolgozó berendezések kutatása, fejlesztése és gyártása terén több éves tapasztalattal rendelkező szakosodott gyártó, minden egyes szerszámgépen pozicionálási pontossági vizsgálatot alkalmaz, mielőtt azok elhagyják a gyárat, ami a gyártók egyik gyakorlati módja annak érdekében, hogy a berendezés teljes élettartama alatt támogassák az ügyfelek állandó kimeneti minőségét. A cég termékpalettája felöleli a PS-C és DK77-BC sorozatú közepes sebességű huzalvágó szikraforgácsoló gépeket, a DK77-A és DK77-B sorozatú nagysebességű huzalvágó szikraforgácsoló gépeket, valamint a DK77-D sorozatú nagykúpú huzalvágó szikraforgácsoló gépeket Dél-Ázsiában, Nyugat-Európában, valamint a belföldi piacokon értékesített, kiválasztott termékekkel. és Amerika.

A legfontosabb tudnivalók: A huzalvezetők ütemezett karbantartása, a dielektromos szűrés és a huzalfeszesség kalibrálása központi szerepet játszik a pontos, megismételhető huzal szikraforgácsolási teljesítményének hosszú távú fenntartásában.
